원래 장소:
중국
브랜드 이름:
Linke
인증:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

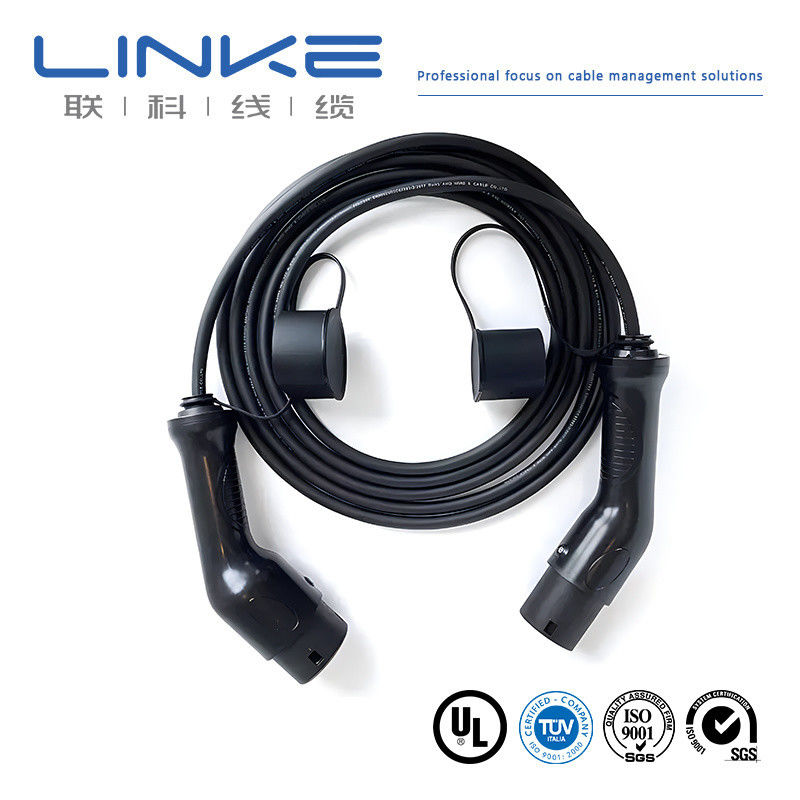

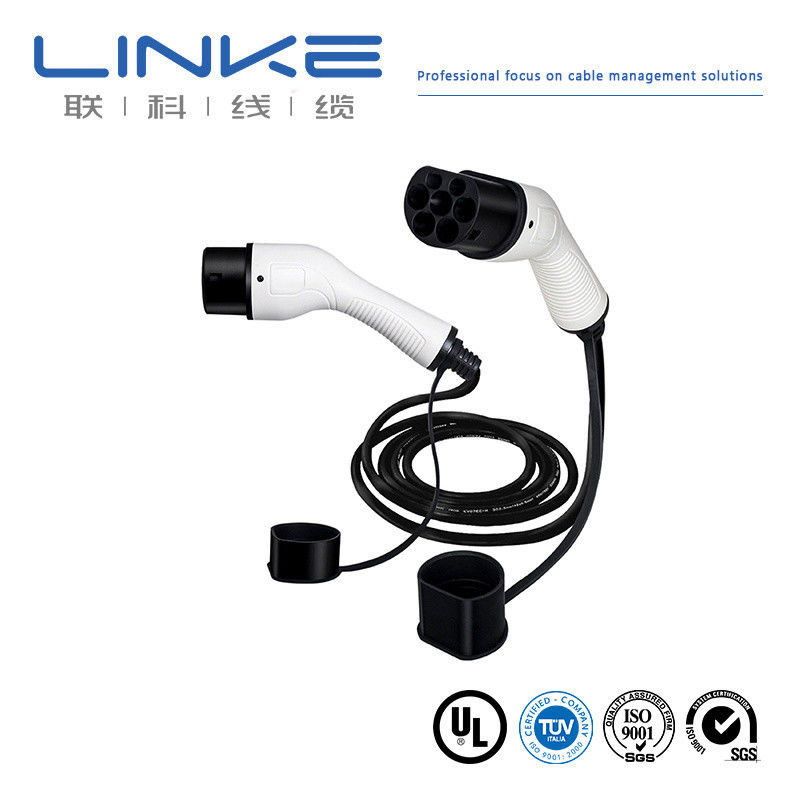

좋은 품질 UL 62 32A 5P 2C*10AWG+1C*10AWG+3C*18AWG EV 충전 EVT 케이블
| 스펙 | 케이블 이름 | EV 케이블 | |||||
| 케이블 SPEC | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) | ||||||
| RoHS 준수 | |||||||
| 항목 | A: 2C×80mm2 | B: 1C×25mm2 | C: 1C×4mm2 | D:(3C×0.75mm2) ((P2) | E:(7C × 0.75mm2) | ||
| 지휘자 | 소재 | 비친 구리 | |||||
| 크기 | 2580/0.20 ±0.008mm | 798/0.20 ±0.008mm | 224/0.15±0.008mm +10/1# 텐젤+1000D 케블러 |
40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D 케블러 |
||
| 과다 복용 | 12.40±0.25mm | 70.00±0.20mm | 20.70±0.15mm | 1.40±0.10mm | 1.40±0.10mm | ||
| 단열 | 소재 | 열탄화(EF2585,85±3A) | |||||
| 최소 평균 두께 | 1.60mm | 1.20mm | 10.00mm | 0.50mm | 0.50mm | ||
| 모든 지점의 최소 두께 | 1.34mm | 0.98mm | 00.80mm | 0.35mm | 0.35mm | ||
| 과다 복용 | 150.60±0.40mm | 90.60±0.30mm | 40.70±0.20mm | 20.50±0.10mm | 20.50±0.10mm | ||
| 케이블링-1 | 필러 | / | 목화 | 목화 | |||
| 소재 | / | AL-마일러(출면) | 직물 | ||||
| BRAID | 소재 | / | 금속화재 | / | |||
| 크기 | / | 0.12mm≥60% | / | ||||
| 내장 자켓 | 소재 | / | TPE | TPE | |||
| 최소 평균 두께 | / | 0.60mm | 0.60mm | ||||
| 모든 지점의 최소 두께 | / | 0.42mm | 0.42mm | ||||
| 과다 복용 | / | 7.20±0.25mm | 90.70±0.25mm | ||||
| 케이블링 | 필러 | 강화된 PP 로프 | |||||
| 소재 | 직물 (≥25% 중복) | ||||||
| 조립 | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) | ||||||
| 자켓 | 소재 | TPU | |||||
| 최소 평균 두께 | 20.80mm | ||||||
| 모든 지점의 최소 두께 | 2.28mm | ||||||
| 과다 복용 | 380.00+0.6/-1.00mm | ||||||
| 전기적 특성 | 신체적 특성 | ||||||
| 정량 전압:DC 1000V | 당기력:≥20MPa | 고온 압력 시험:≤50% | |||||
| 이름 온도:재킷 -40~90oC | 길쭉함:≥300% | 열 충격 시험:틈이 없네 | |||||
| 단열 -40~125oC | 노인 상태:110±1oC × 168h | 호환성 검사:GB/T 33594 | |||||
| 최대 전도기 저항(20oC): | 당초 견인 강도의 비율:≤±30% | 분쇄 저항 시험:GB/T 33594 | |||||
| A:0.242Ω/km B:00.78Ω/km C:495Ω/km D&E:26Ω/km | 원형 연장 비율:≤±30% | 테스트 주위 곡선:GB/T 33594 | |||||
| 단열 전압 견딜 수 있습니다.: | 화염 시험:GB/T 18380.12-2008 | 미니 굽기 반지름:6*OD | |||||
| AC 2.5kV/5min, 누출 전류≤5mA | 인공 기상 테스트:GB/T 33594 | 부착 저항성:≥2000번 | |||||
| 완료 된 케이블 전압 견딜 수 있습니다 (핵 A에서 A&B, 10m): | 낮은 온도 충돌 시험:-40°C × 16H, 균열이 없습니다. | 화학물질에 대한 저항성:GB/T 33594 | |||||
| AC 3.5kV/15min, 누출 전류≤5mA | 화학적 스트레스 산:N-옥살산 알칼리 용액, N-나트륨 하이드록시드 용액:GB/T 33594 | ||||||
| 최소 단열 저항(20oC, A부터 A&B까지):500MΩ.km | 차량 롤링:요구 사항 및 시험 방법은 GB/T 20234.1-2015 7.와 일치해야 합니다.21 | ||||||
| 구조 | |||||||||||
| 아니죠 | 선도자 mm2 | 방열 | 20oC선도자 저항 (Ω/KM) | ||||||||
| 지휘자mm2 | 구조(N/mm) | 지휘자 DIAmm) | 지휘자 | 두께 (mm) | 소재 | 방열OD (mm) | |||||
| EV-YJ | 1.5 | 48/0.20 | 1.60 | 구리 | 0.6 | 실리콘 | 20.90±0.15 | ≤127 | |||
| EV-YJ | 2.5 | 80/0.20 | 2.06 | 구리 | 0.7 | 실리콘 | 30.50±0.15 | ≤7.60 | |||
| EV-YJ | 4 | 128/020 | 2.62 | 구리 | 0.8 | 실리콘 | 40.30±0.15 | ≤4.71 | |||
| EV-YJ | 6 | 196/0.20 | 3.50 | 구리 | 0.8 | 실리콘 | 50.10±0.20 | ≤3.14 | |||
| EV-YJ | 10 | 322/020 | 4.50 | 구리 | 1.00 | 실리콘 | 60.70±0.20 | ≤1.82 | |||
| EV-YJ | 16 | 513/0.20 | 5.70 | 구리 | 1.10 | 실리콘 | 80.00±0.30 | ≤1.16 | |||
| EV-YJ | 25 | 798/020 | 7.10 | 구리 | 1.3 | 실리콘 | 90.80±0.30 | ≤0.743 | |||
| EV-YJ | 35 | 1121/0.20 | 8.50 | 구리 | 1.3 | 실리콘 | 110.40±0.30 | ≤0.527 | |||
| EV-YJ | 50 | 1596/0.20 | 10.10 | 구리 | 1.50 | 실리콘 | 130.50±0.30 | ≤0.368 | |||
| EV-YJ | 70 | 2242/0.20 | 12.10 | 구리 | 1.50 | 실리콘 | 150.50±0.40 | ≤0.259 | |||
| EV-YJ | 95 | 3034/0.20 | 14.10 | 구리 | 1.50 | 실리콘 | 170.50±0.50 | ≤0.196 | |||
1. A너 제조업자나 무역회사?
우리는 전문 제조업체입니다. 우리는 첫 번째 시작에서 마지막까지 주문을 제어 할 수 있습니다.
방문해 주시면 환영합니다. 우리는 첸젠에서 여러분을 데려옵니다.
2어떻게 샘플을 받아서 품질을 검사할 수 있을까요?
샘플은 무료입니다. 새로운 고객들은 택배 비용을 지불할 것으로 예상됩니다.
3최소 주문량은 얼마인가요?
보통 100미터이지만 케이블은 매우 무겁습니다.
높은 화물을 피하기 위해 적절한 양을 주문하는 것이 좋습니다.
해상 운송은 가장 좋은 선택입니다.
4할인 받을 수 있나요?
수량에 따라 할인하고 화물을 지불할 수 있습니다. 저희에게 연락하십시오.
5당신 회사는 OEM 생산을 받아?
네, 당신의 회사 이름을 인쇄 할 수 있습니다, 우리는 심지어 당신의 회사를 홍보하기 위해 품질 카드를 사용자 정의
문의사항을 직접 저희에게 보내세요
