300V 110 코어 자동차 전기 케이블
UL2464 인증으로 차량 내부 및 외부 배선 애플리케이션을 위해 설계 된 프리미엄 자동차 케이블.
제품 사양
UL 스타일 번호:2464
정량 전압:300V
가명 온도:80°C
표준:UL758/UL1581
신청서
자동차 및 산업용 전자 장비의 내부 배선 또는 외부 상호 연결.
표시 정보
E364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1 왼쪽 케이블
기술 사양
| 선도자 크기 (AWG) |
건축물 (수/mm) |
직경 (mm) |
명목 두께 (mm) |
직경 (mm) |
원자 |
보호율 (%) |
명목 두께 (mm) |
직경 (mm) |
구리 구리 (Ω/KM) |
용광 구리 (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 10.00±0.10 | 2 | 선택 사항 | 0.76 | 30.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 10.00±0.10 | 3 | 선택 사항 | 0.76 | 30.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 10.00±0.10 | 4 | 선택 사항 | 0.76 | 30.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 10.10±0.10 | 2 | 선택 사항 | 0.76 | 30.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 10.10±0.10 | 3 | 선택 사항 | 0.76 | 30.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 10.10±0.10 | 4 | 선택 사항 | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 10.30±0.10 | 2 | 선택 사항 | 0.76 | 40.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 10.30±0.10 | 3 | 선택 사항 | 0.76 | 40.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 10.30±0.10 | 4 | 선택 사항 | 0.76 | 40.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 10.50±0.10 | 2 | 선택 사항 | 0.76 | 40.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 10.50±0.10 | 3 | 선택 사항 | 0.76 | 40.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 10.50±0.10 | 4 | 선택 사항 | 0.76 | 50.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 10.80±0.10 | 2 | 선택 사항 | 0.76 | 50.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 10.80±0.10 | 3 | 선택 사항 | 0.76 | 50.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 10.80±0.10 | 4 | 선택 사항 | 0.76 | 50.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 20.10±0.10 | 2 | 선택 사항 | 0.76 | 50.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 20.10±0.10 | 3 | 선택 사항 | 0.76 | 60.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 20.10±0.10 | 4 | 선택 사항 | 0.76 | 60.60±0.15 | 13.7 | 14.6 |
핵심 구성 및 색상 코딩
코어 A (30 개의 선도자)
지휘자:얇은 구리 와이어 19/0.16±0.003mm
단열:PVC-001 (다양한 색상)
A1. 빨간색
A2. 빨간색과 검은색
A3. 빨간색과 갈색
A4. 빨간색과 오렌지색
A5. 빨간색과 노란색
A6. 빨간색과 녹색
A7. 빨간색과 파란색
A8. 빨간색과 보라색
A9. 빨간색과 회색
A10. 빨간색과 흰색
A11 노란색
A12. 노란색과 검은색
A13. 노란색과 갈색
A14. 노란색과 빨간색
A15. 노란색과 주황색
A16. 노란색과 녹색
A17. 노란색과 파란색
A18. 노란색과 보라색
A19. 회색과 노란색
A20. 노란색과 흰색
A21 녹색
A22. 녹색과 검은색
A23 녹색과 갈색
A24 녹색과 빨간색
A25. 녹색과 주황색
A26. 녹색과 노란색
A27 녹색과 파란색
A28 녹색과 보라색
A29 녹색과 회색
A30. 녹색과 흰색
케이블 포메이션:맑은 Mylar 랩, 땅 가이어, 은 일면 알루미늄 엽
코어 B (30 개의 선도자)
지휘자:얇은 구리 와이어 19/0.16±0.003mm
단열:PVC-001 (다양한 색상)
B1. 오렌지
B2 흑색과 오렌지색
B3. 오렌지색과 갈색
B4. 빨간색과 오렌지색
B5. 노랑색과 오렌지색
B6. 녹색과 오렌지색
B7. 오렌지색과 파란색
B8. 주황색과 보라색
B9. 회색과 오렌지색
B10 흰색과 오렌지색
B11 파란색
B12 파란색과 검은색
B13. 파랑과 갈색
B14. 파란색과 빨간색
B15 파란색과 오렌지색
B16. 노란색과 파란색
B17. 푸른색과 녹색
B18. 파란색과 보라색
B19. 파란색과 회색
B20. 흰색과 파란색
B21 보라색
B22. 보라색과 검은색
B23. 보라색과 갈색
B24. 보라색과 빨간색
B25. 보라색과 주황색
B26. 보라색과 노란색
B27. 보라색과 녹색
B28 보라색과 파란색
B29 회색과 보라색
B30. 흰색과 보라색
케이블 포메이션:맑은 Mylar 랩, 땅 가이어, 은 일면 알루미늄 엽
코어 C (25 개의 선도자)
지휘자:얇은 구리 와이어 19/0.16±0.003mm
단열:PVC-001 (다양한 색상)
C1, 회색
C2 회색과 검은색
C3. 회색과 갈색
C4 회색과 빨간색
C5. 회색과 주황색
C6 회색과 노란색
C7. 녹색과 회색
C8. 회색과 파란색
C9. 회색과 보라색
C10 흰색과 회색
C11 흰색
C12 흰색과 검은색
C13. 흰색과 갈색
C14 흰색과 빨간색
C15. 흰색과 오렌지색
C16 흰색과 노란색
C17. 흰색과 녹색
C18. 흰색과 파란색
C19. 흰색과 보라색
C20. 흰색과 회색
C21 밝은 보라색
C22. 밝은 보라색과 검은색
C23. 밝은 보라색과 갈색
C24 붉은 색과 밝은 보라색
C25. 밝은 보라색과 오렌지색
케이블 포메이션:맑은 Mylar 랩, 땅 가이어, 은 일면 알루미늄 엽
코어 D (25개의 선도자)
지휘자:얇은 구리 와이어 19/0.16±0.003mm
단열:PVC-001 (다양한 색상)
D1. 분홍색
D2. 핑크색과 검은색
D3. 분홍색과 갈색
D4 빨간색과 분홍색
D5. 분홍색과 주황색
D6. 핑크색과 노란색
D7. 핑크색과 녹색
D8. 푸른색과 분홍색
D9. 분홍색과 보라색
D10 회색과 분홍색
D11. 흰색과 분홍색
D12. 하얀색과 검은색
D13. 밝은 파란색과 갈색
D14. 밝은 파란색과 빨간색
D15. 밝은 파란색과 오렌지색
D16. 밝은 파란색과 노란색
D17. 녹색과 밝은 파란색
D18. 푸른색과 보라색
D19. 밝은 파란색과 회색
D20. 하얀색과 밝은 파란색
D21 밝은 녹색과 검은색
D22. 밝은 녹색과 갈색
D23. 밝은 녹색과 빨간색
D24. 밝은 녹색과 오렌지색
D25. 노란색과 밝은 녹색
케이블 포메이션:맑은 Mylar 랩, 땅 가이어, 은 일면 알루미늄 엽
전체 케이블 형식 (핵 A+B+C+D)
채우기:PVC-001 흰색 φ=2.90mm (중심 채우기) 로 채운 스트립
랩:투명한 마이러 W=60mm, &=0.025mm

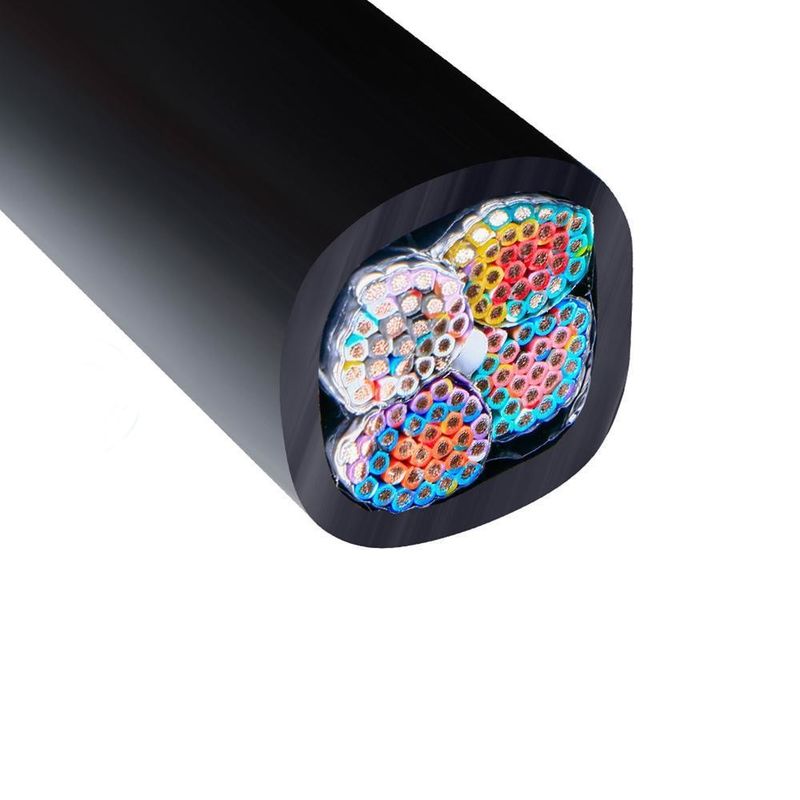

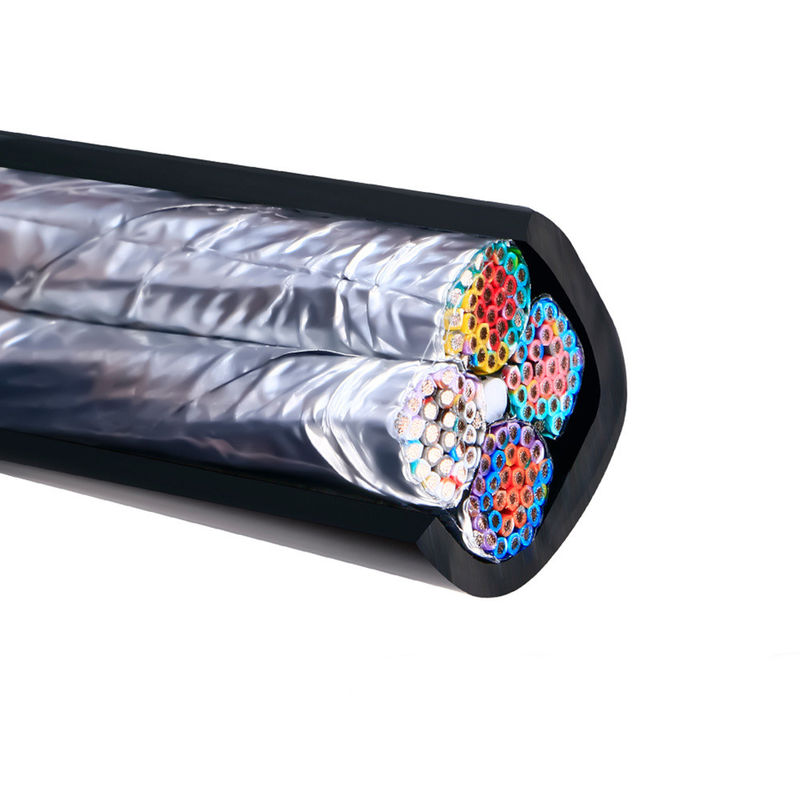

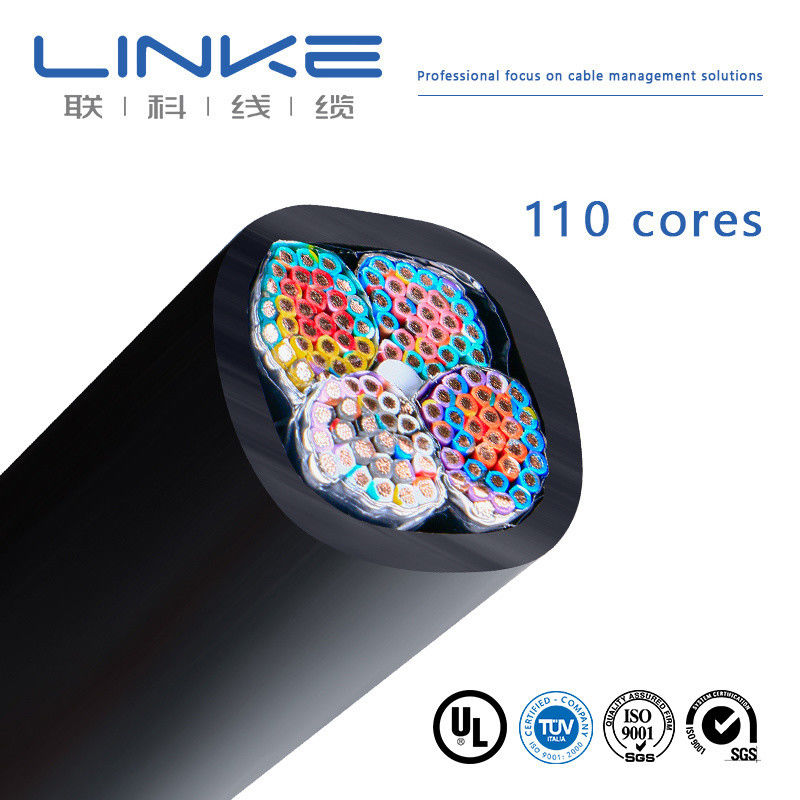

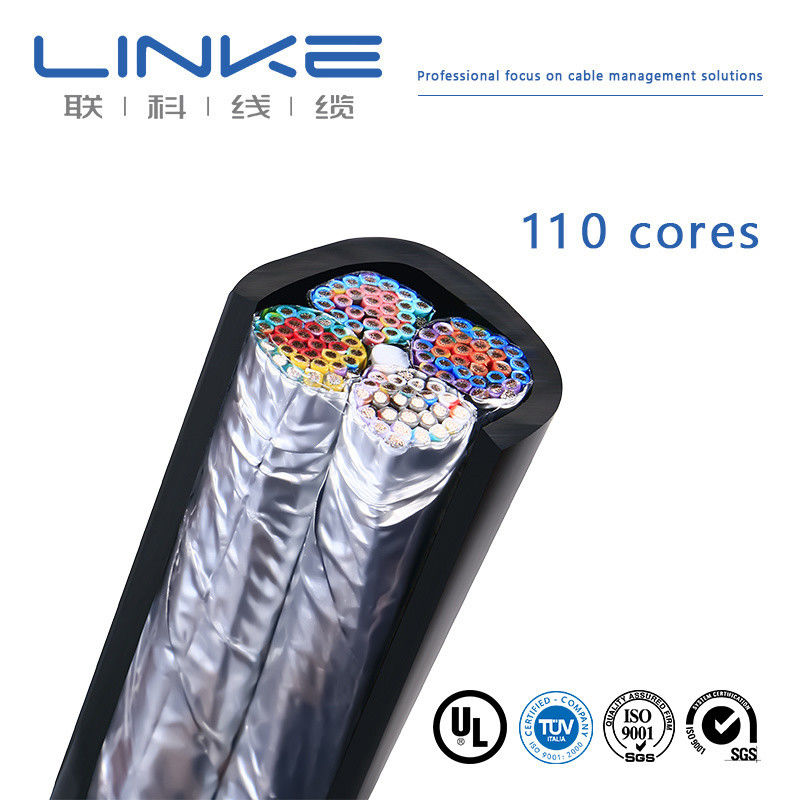

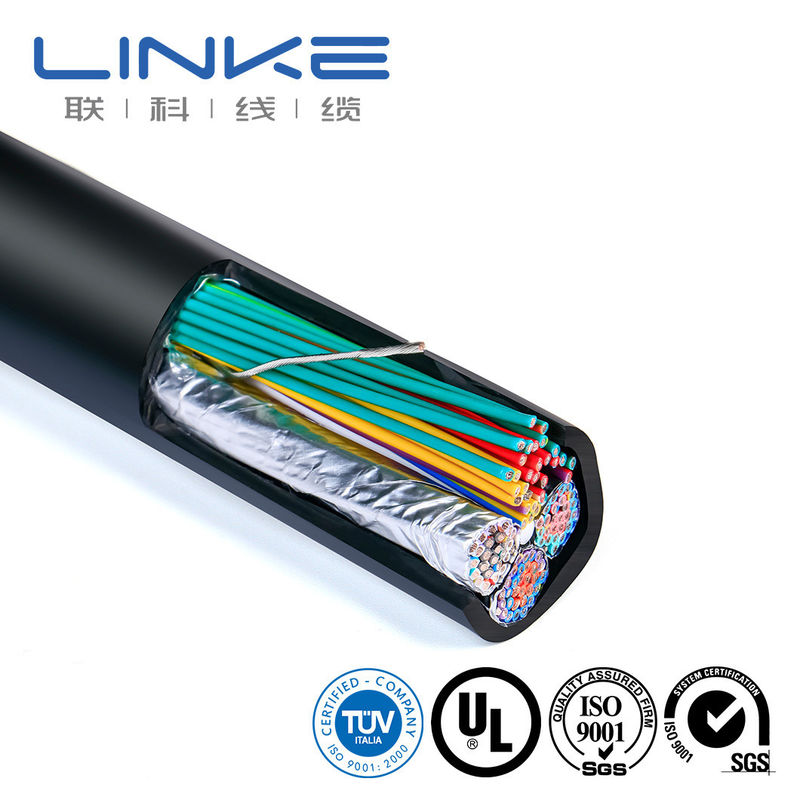

제품 이미지
인증 및 표준
우리의 제품은 업계의 최고 표준을 충족하고 있습니다. 포괄적인 인증과 함께:
제품 허가:UL 758, RoHS, REACH, CE
품질 관리 시스템:ISO 9001-2015 (모든 제품), ISO 13485 (의료기기), IATF 16949 (자동차)
UL XLPE 단열 표준:소화기, 소화기, 소화기, 소화기
실리콘 단열 표준:소화기, 소화기, 소화기, 소화기
FEP 단열 표준:UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
자주 묻는 질문
제조업자나 무역회사인가요?
우리는 전문 제조업체입니다. 우리는 처음부터 끝까지 주문을 제어합니다. 우리를 방문하는 것을 환영합니다 - 우리는 첸젠에서 운송을 제공 할 것입니다.
어떻게 샘플을 받아서 품질을 검사할 수 있을까요?
평가용 샘플은 무료입니다. 새로운 고객들은 택배 비용을 지불할 것으로 예상됩니다.
최소 주문량은 얼마인가요?
일반적으로 100 미터입니다. 그러나 케이블의 무게로 인해 화물 비용을 최적화하기 위해 적절한 양을 주문하는 것이 좋습니다. 해상 운송은 가장 경제적인 옵션입니다.
할인 받을 수 있나요?
수량에 따라 할인 할 수 있습니다. 우리는 경쟁력 있는 가격과 화물 조정을 제공 할 수 있습니다. 구체적인 요금을 위해 저희에게 연락하십시오.
회사에서 OEM 생산을 받아?
네, 우리는 당신의 브랜드 홍보를 위해 당신의 회사 이름과 사용자 지정 품질 카드를 인쇄하는 것을 포함하여 OEM 서비스를 제공합니다.
