원래 장소:
광둥, 중국
브랜드 이름:
Linke
인증:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

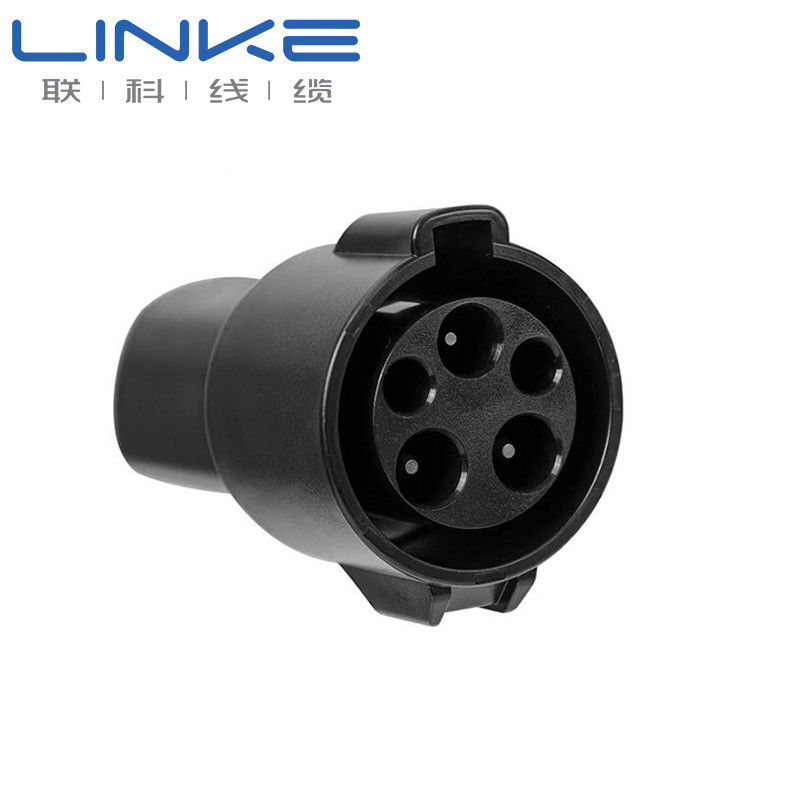

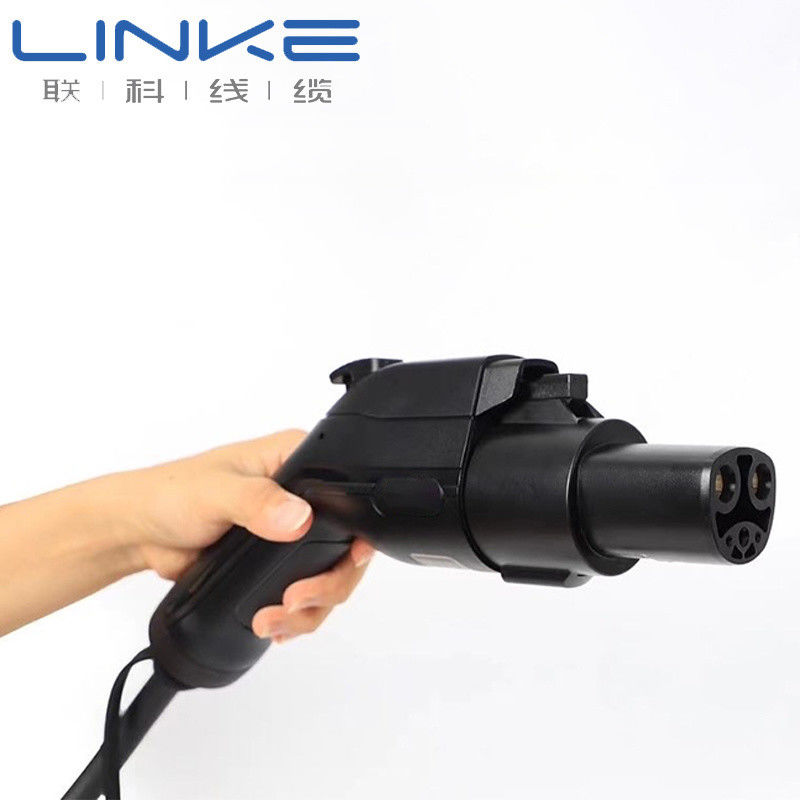

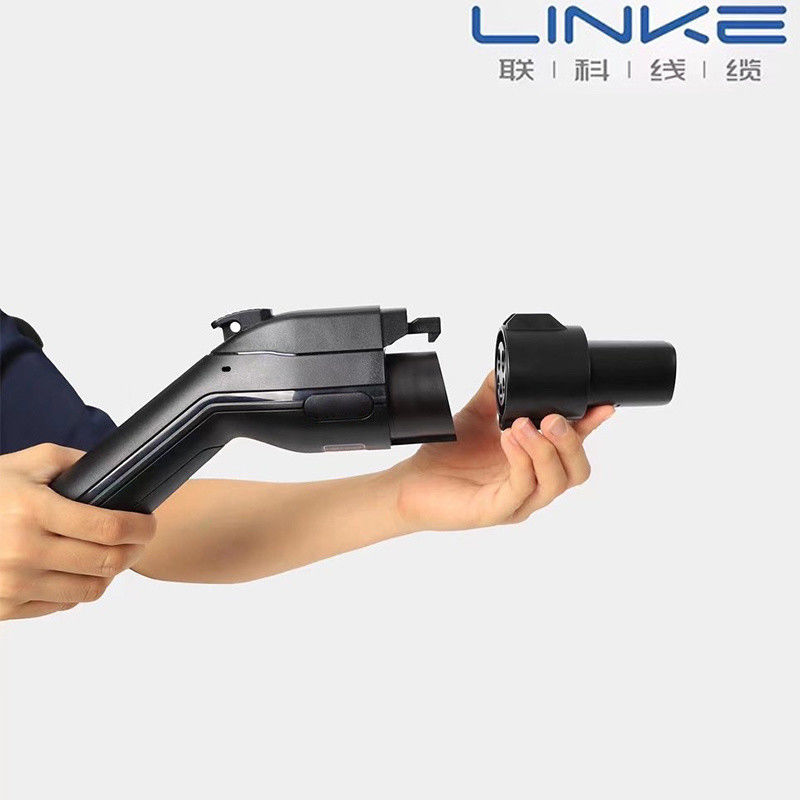

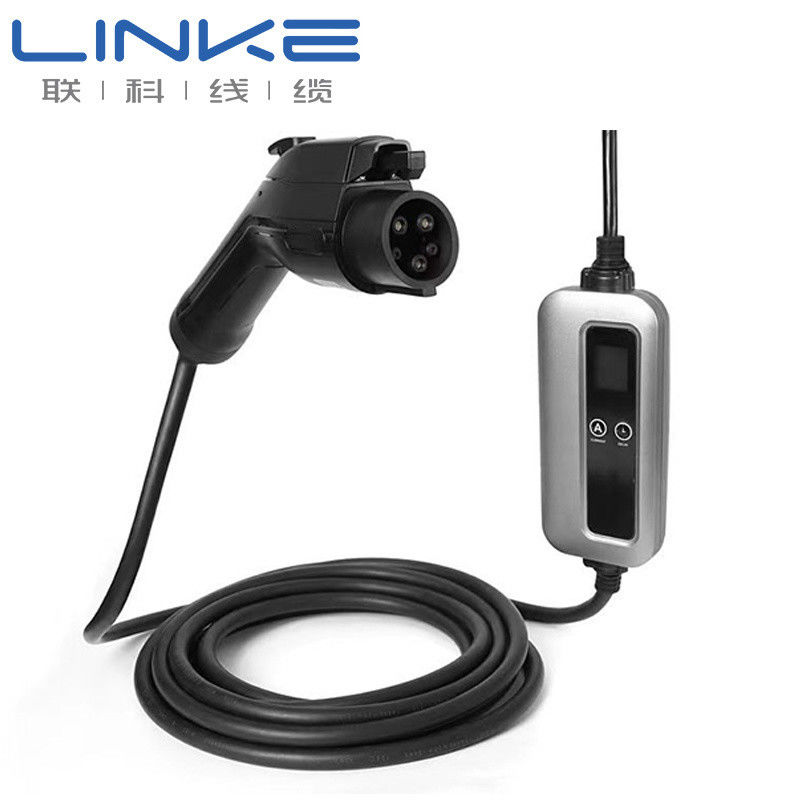

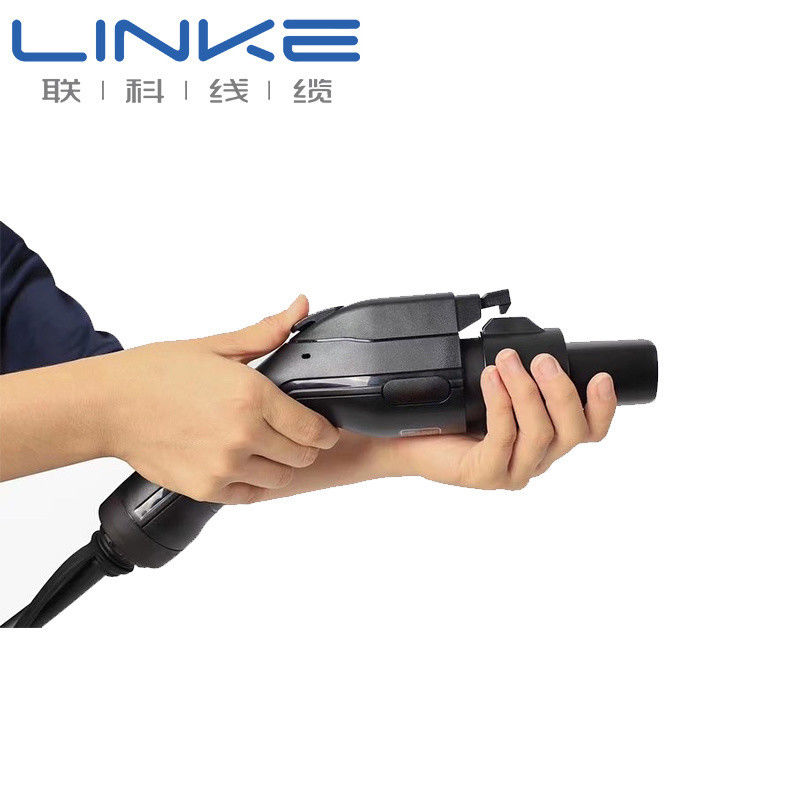

느린 EV 충전소 32A 부스터 점퍼 전력 충전 케이블
| 사양 | 케이블 이름 | EV 케이블 | |||||
| 케이블 사양 | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) | ||||||
| RoHS 준수 | |||||||
| 목 | 에이: 2C×80mm2 | 비: 1C×25mm2 | 기음: 1C×4mm2 | 디:(3C×0.75mm2)(P2) | 이자형:(7C×0.75mm2) | ||
| 지휘자 | 재료 | 드러낸 구리 연선 | |||||
| 크기 | 2580/0.20 ±0.008mm | 798/0.20±0.008mm | 224/0.15±0.008mm +10/1#반짝이+1000D 케블라 |
40/0.15±0.008mm+ 10/0.19mm틴셀+200DK크기 |
40/0.15±0.008mm+ 10/0.19mm틴셀+200D 케블라 |
||
| 외경(참고) | 12.40±0.25mm | 7.00±0.20mm | 2.70±0.15mm | 1.40±0.10mm | 1.40±0.10mm | ||
| 격리 | 재료 | 열가소성 물질(EF2585,85±3A) | |||||
| 최소 평균 두께 | 1.60mm | 1.20mm | 1.00mm | 0.50mm | 0.50mm | ||
| 어느 지점에서든 최소 두께 | 1.34mm | 0.98mm | 0.80mm | 0.35mm | 0.35mm | ||
| OD | 15.60±0.40mm | 9.60±0.30mm | 4.70±0.20mm | 2.50±0.10mm | 2.50±0.10mm | ||
| 케이블링-1 | 필러 | / | 면 | 면 | |||
| 재료 | / | AL-마일라(밖을 향함) | 부직포 | ||||
| 드리다 | 재료 | / | 주석 도금된 구리 | / | |||
| 크기 | / | 0.12mm,≥60% | / | ||||
| 인재킷 | 재료 | / | TPE | TPE | |||
| 최소 평균 두께 | / | 0.60mm | 0.60mm | ||||
| 어느 지점에서든 최소 두께 | / | 0.42mm | 0.42mm | ||||
| OD | / | 7.20±0.25mm | 9.70±0.25mm | ||||
| 케이블링 | 필러 | 강화된 PP 로프 | |||||
| 재료 | 부직포(≥25% 중복) | ||||||
| 집회 | 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) | ||||||
| 재킷 | 재료 | TPU | |||||
| 최소 평균 두께 | 2.80mm | ||||||
| 어느 지점에서든 최소 두께 | 2.28mm | ||||||
| OD | 38.00+0.6/-1.00mm | ||||||
| 전기적 특성 | 물리적 특성 | ||||||
| 정격전압:DC 1000V | 인장강도:≥20MPa | 고온 압력 테스트:50% 이하 | |||||
| 정격온도:재킷 -40~90°C | 연장:≥300% | 열충격 테스트:균열 없음 | |||||
| 단열 -40~125°C | 노화된 상태:110±1°C×168h | 호환성 테스트:GB/T 33594 | |||||
| 최대. 도체 저항(20°C): | 원래 인장 강도의 백분율:≤±30% | 내충격성 테스트:GB/T 33594 | |||||
| 에이:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km | 원래 신장율:≤±30% | 테스트 주위에 곡선:GB/T 33594 | |||||
| 절연내압(Core A&B,10m): | 화염 테스트:GB/T 18380.12-2008 | 최소 굴곡 반경:6*OD | |||||
| AC 2.5kV/5min, 누설전류5mA 이하 | 인공풍화시험:GB/T 33594 | 내마모성:≥2000배 | |||||
| 완성된 케이블 내전압(Core A ~ A&B,10m): | 저온 충격 시험:-40°C×16H, 균열 없음 | 화학물질에 대한 저항성:GB/T 33594 | |||||
| AC 3.5kV/15min, 누설전류5mA 이하 | 화학적 스트레스 산:N-옥살산 알칼리성 용액, N-수산화나트륨 용액:GB/T 33594 | ||||||
| 최소 절연저항(20°C, 코어 A에서 A&B까지):500MΩ.km | 차량 롤링:요구 사항 및 테스트 방법은 GB/T 20234.1-2015 7.21과 일치해야 합니다. | ||||||
| 구조 | |||||||||||
| 아니요. | 도체 mm2 | 절연 | 20°C도체 저항(Ω/KM) | ||||||||
| 지휘자mm2 | 구조(N/mm) | 지휘자 DIA(mm) | 지휘자 | 두께(mm) | 재료 | 절연외경(mm) | |||||
| EV-YJ | 1.5 | 48/0.20 | 1.60 | 구리 | 0.6 | 실리콘 | 2.90±0.15 | ≤12.7 | |||
| EV-YJ | 2.5 | 80/0.20 | 2.06 | 구리 | 0.7 | 실리콘 | 3.50±0.15 | ≤7.60 | |||
| EV-YJ | 4 | 128/0.20 | 2.62 | 구리 | 0.8 | 실리콘 | 4.30±0.15 | ≤4.71 | |||
| EV-YJ | 6 | 196/0.20 | 3.50 | 구리 | 0.8 | 실리콘 | 5.10±0.20 | ≤3.14 | |||
| EV-YJ | 10 | 322/0.20 | 4.50 | 구리 | 1.00 | 실리콘 | 6.70±0.20 | ≤1.82 | |||
| EV-YJ | 16 | 513/0.20 | 5.70 | 구리 | 1.10 | 실리콘 | 8.00±0.30 | ≤1.16 | |||
| EV-YJ | 25 | 798/0.20 | 7.10 | 구리 | 1.3 | 실리콘 | 9.80±0.30 | ≤0.743 | |||
| EV-YJ | 35 | 1121/0.20 | 8시 50분 | 구리 | 1.3 | 실리콘 | 11.40±0.30 | ≤0.527 | |||
| EV-YJ | 50 | 1596/0.20 | 10.10 | 구리 | 1.50 | 실리콘 | 13.50±0.30 | ≤0.368 | |||
| EV-YJ | 70 | 2242/0.20 | 12.10 | 구리 | 1.50 | 실리콘 | 15.50±0.40 | ≤0.259 | |||
| EV-YJ | 95 | 3034/0.20 | 14.10 | 구리 | 1.50 | 실리콘 | 17.50±0.50 | ≤0.196 | |||
| 상표 | 린케 | 단면적(mm²) | 0.01-500mm² |
| 와이어 게이지(AWG) | [예: 24AWG, 28AWG] | 지휘자 | 고객의 요구 사항에 따라 주석 도금 구리/베어 구리 |
| 단열재 | PVC/TPU/실리콘 고무/PE/PP/XLPE/나일론/기타 | 재킷 소재 | [PVC/PU/고무/브레이드 등] |
| 인증 | RoHS/REACH/UL/CE/IP68/등 | 맞춤 길이 | [예: 1m, 3ft, 5m ±5% 허용 오차] |
| 케이블 유형 | [의료/전력/오디오/동축/전기/자동차/에너지 저장 등] | 차폐 | [차폐형/비차폐형/브레이드 쉴드] |
| 임피던스 | [예: 75Ω(동축 케이블의 경우)] | 인쇄/로고 | [텍스트/라벨/로고, 최대 20자] |
| 굽힘 반경 | [예: ≥5× 케이블 직경] | 현재 등급 | [예: 5A] |
| 전압 정격 | [예: 30V AC/DC] | 커넥터 재질 | [금도금/니켈도금/황동/기타] |
| 커넥터 | [예: USB Type-C, 3.5mm 잭, RJ45] | 재킷 | XLPE 또는 PE 또는 PVC 고무 |
| 배달 시간 | 주문 확인 후 7~14일 | 그림 물감 | [블랙/화이트/레드/커스텀 팬톤 등] |
| 온도 | 영하-70℃~350℃(-70℃ ~ 350℃) | 패키지 | 목록/상자/판/관례 |
| 지원 서비스 | 정밀한 절단, 압착 및 러그 설치를 포함한 맞춤형 케이블, 엔드 투 엔드 솔루션(구리/니켈 도금 등 재질 지정) | ||
와이어 및 케이블 제조업체 Linke Cable Technology Co., Ltd는 중국 최고의 케이블 공급업체입니다. 지난 10여년 동안,
Linke Cable은 전선 및 케이블의 R&D, 생산 및 마케팅에 주력해 왔습니다. Linke는 다양한 케이블과 맞춤형 제품을 제공합니다.
전 세계를 위한 케이블 솔루션. 우리는 EV 충전 케이블, 의료 케이블, 실리콘 케이블, 스프링 케이블,
편조 케이블, Towlobe 케이블, UL 와이어, 자동차 케이블 등
Linke 케이블에서는 더 나은 케이블을 시장에 출시할 수 있는 더 나은 방법이 있다고 믿습니다. 우리는 엔지니어 대 엔지니어 접근 방식을 사용합니다.
고객을 위해 더 좋은 케이블을 개발하고, 삶의 질을 향상시키기 위해
우리의 인증:
우리는 UL을 지나쳤어1007,UL1185,UL1672,UL10070,UL10483,UL1015,UL1569,UL10012,UL10269(단선,열가소성 절연체)
UL2095,UL2129,UL2468,UL2586,UL2725,UL20233,UL20280,UL20963,UL2103,UL2463,UL2517,UL2587,
UL2835,UL20276,UL20549,UL21198,2104,UL2464,UL2576,UL2661,UL2919,UL20279,UL20886,UL21664
ISO9001 및 ISO13485,TS16949
CNR- 기기 배선 재료,
압출 PVC 절연 단일, 정격 105°C, 1000V, ClassI, GroupA, B 또는 AB, FT1 및/또는 FT2.
압출 PVC 비일체형 재킷 케이블, 정격 105"C, 1000V, 클래스 I, 클래스 또는 클래스 I/Il, 그룹 A, B 또는 AB, FT1 및/또는 FT2.
압출 TPU 비일체형 재킷 케이블, 정격 80"C, 300V, 클래스 I, 클래스 또는 클래스 I/Il, 그룹 A, B 또는 AB, FT1 및/또는 FT2
1. 에이너야? 제조업체 또는 무역 회사?
우리는 전문 제조 업체입니다. 우리는 처음부터 끝까지 귀하의 주문을 제어할 수 있습니다.
우리를 방문해 주셔서 감사합니다. 우리는 심천에서 당신을 데리러 올 것입니다.
2. 품질을 테스트하기 위해 샘플을 어떻게 얻을 수 있습니까?
샘플은 무료입니다. 신규 고객은 택배 비용을 지불해야 합니다.
3. 최소 주문 수량은 얼마입니까?
보통 100m. 다만, 케이블이 매우 무겁습니다.
높은 운임을 피하기 위해 적절한 수량을 주문하는 것이 좋습니다.
해상 운송이 최선의 선택입니다.
4. 할인을 받을 수 있나요?
그것은 귀하의 수량에 따라 다릅니다. 우리는 할인을 만들고 운임을 감당할 수 있습니다. Pls는 친절하게 저희에게 연락합니다.
5. 귀사는 OEM 생산을 허용합니까?
예, 귀하의 회사 이름을 인쇄할 수 있습니다. 귀하의 회사를 홍보하기 위해 품질 카드를 맞춤화할 수도 있습니다.
문의사항을 직접 저희에게 보내세요
