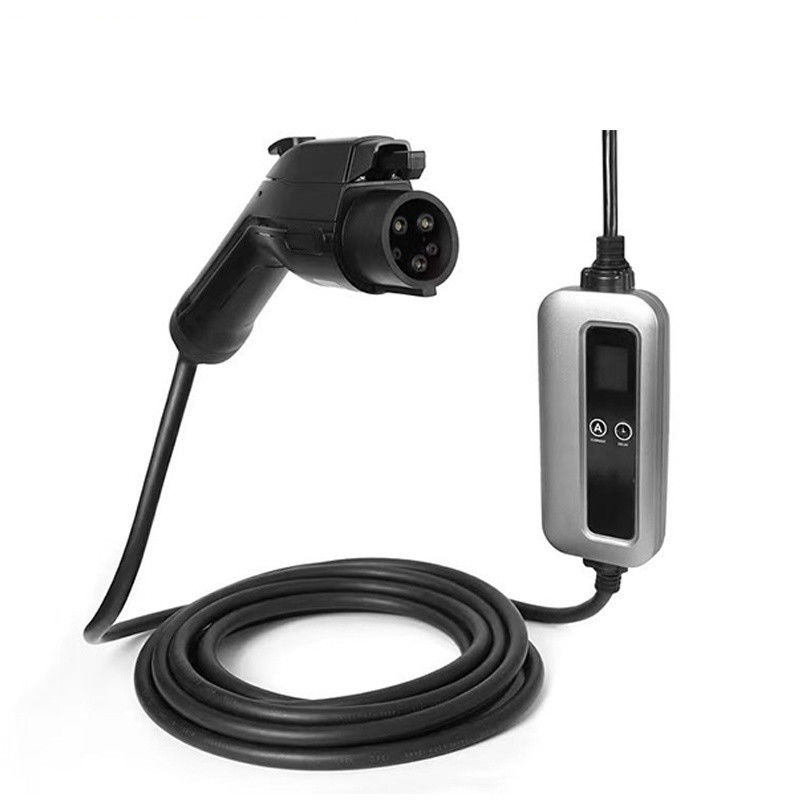

실리콘 재킷 및 5M 길이의 맞춤형 저속 EV 충전 스테이션 차량 충전기

자동차 충전기 EV 충전소

자동차 전자기기 EV 충전소

맞춤형 EV 충전소

원래 장소:

광둥, 중국

브랜드 이름:

Linke

인증:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

저희와 연락

인용 을 요청 하십시오

제품 상세정보

모델 번호.:

LK-EV24

요금 청구 방법:

일반 충전

플러그 유형:

IEC 62196-2(유형 2), SAE J1772 유형 1

지휘자:

베어 구리

구조:

3034/0.20

재킷:

실리콘

사용:

충전 중

판매 후 서비스:

1년

유형:

느린 EV 충전소

보증:

1년

운송 패키지:

연타

사양:

등록 상표:

링케

기원:

중국

HS코드:

94054090

공급 능력:

100000000

패키지 크기:

60.00cm * 60.00cm * 60.00cm

패키지 총중량:

30.000kg

충전 인터페이스 수:

한 번의 충전으로 한 더미

위치:

사적 이용

설치:

벽걸이형

샘플:

US$ 1000/PCS 1 PCS(최소 주문) |

맞춤화:

사용 가능

배송비:

배송비 및 예상 배송 시간에 대해

초기납부 전액지불

통화:

미국 달러

반품 및 환불:

제품 수령 후 최대 30일까지 환불을 신청하실 수 있습니다.

도체 재료:

구리/주석으로 입힌 구리

도체 유형:

트위스트 와이어

외장재:

사용자 정의 : PVC, PE, LSFOH, 실리콘 고무

단열재:

사용자 정의: PVC, PE, XLPE, EPR, SIR

명세서:

0.1-450mm²

정격전압:

300-600V

정격온도:

-60± 200℃

색상:

사용자 정의

유형:

절연

인증:

UL;ISO9001;ISO13485;IATF16949;TPU

패키지:

롤별

핵심:

다수의

리드타임:

7~15일

강조하다:

자동차 충전기 EV 충전소

자동차 전자기기 EV 충전소

맞춤형 EV 충전소

지불과 운송 용어

최소 주문 수량

1000m

가격

협상 가능

포장 세부 사항

요구조건에 따르면

배달 시간

7~15일

지불 조건

선입금 30% 입금 및 70% 최종 입금 후 배송

공급 능력

50000M/DAY

산업용으로 사용 가능한 넓은 온도 범위와 다중 인증을 갖춘 맞춤형 절연 EV 충전 케이블

최고의 가격을 얻으십시오

비디오

32A 7kw 16A 전기차 충전 케이블, TPE 재킷 및 맞춤형 길이

최고의 가격을 얻으십시오

비디오

실리콘 재킷 EV 충전 케이블, 금속 선도자, 빠른 충전용 5M 길이

최고의 가격을 얻으십시오

비디오

자동차 애플리케이션용 구리선 코어 및 넓은 온도 범위의 고품질 EV 충전기 케이블

최고의 가격을 얻으십시오

저희와 연락

86-0769-81776230

86-18665106395

sales@linkecable.com

지금 연락하세요

제품 설명

맞춤형 저속 EV 충전 스테이션 자동차 전자 제품 자동차 충전기

제품 사양

사양	케이블 이름	EV 케이블
케이블 사양	2C80mm2+1C25mm2+2C4mm2+(3C0.75mm2)(P2)+(7C*0.75mm2)
RoHS 준수

케이블 구조 세부 정보

항목	A: 2C*80mm2	B: 1C*25mm2	C: 1C*4mm2	D: (3C*0.75mm2)(P2)	E: (7C*0.75mm2)
도체 재질	베어 구리 연선
크기	2580/0.20 ±0.008mm	798/0.20 ±0.008mm	224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar	40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar	40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar
외경(참고)	12.40±0.25mm	7.00±0.20mm	2.70±0.15mm	1.40±0.10mm	1.40±0.10mm
절연 재질	열가소성 수지(EF2585,85±3A)
최소 평균 두께	1.60mm	1.20mm	1.00mm	0.50mm	0.50mm
최소 두께(모든 지점)	1.34mm	0.98mm	0.80mm	0.35mm	0.35mm
외경	15.60±0.40mm	9.60±0.30mm	4.70±0.20mm	2.50±0.10mm	2.50±0.10mm

추가 구조 기능

케이블링-1	필러	/	면
재질	/	알루미늄-마일라(바깥쪽)	부직포
편조 재질	/	주석 도금 구리	/
크기	/	0.12mm, ≥60%	/
내부 재킷 재질	/	TPE	TPE
최소 평균 두께	/	0.60mm	0.60mm
최소 두께(모든 지점)	/	0.42mm	0.42mm
외경	/	7.20±0.25mm	9.70±0.25mm

케이블링	필러	강화 PP 로프
재질	부직포(≥25% 겹침)
조립	2C80mm2+1C25mm2+2C4mm2+(3C0.75mm2)(P2)+(7C*0.75mm2)
재킷 재질	TPU
최소 평균 두께	2.80mm
최소 두께(모든 지점)	2.28mm
외경	38.00+0.6/-1.00mm

성능 특성

전기적 특성	물리적 특성
정격 전압: DC 1000V	인장 강도: ≥20MPa
정격 온도: 재킷 -40~90℃ 절연 -40~125℃	신장률: ≥300%
최대 도체 저항(20℃): A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km	노화 조건: 110±1℃*168h
절연 내전압(코어 A &B,10m): AC 2.5kV/5min, 누설 전류 ≤5mA	원래 인장 강도의 비율: ≤±30%
완성된 케이블 내전압(코어 A 대 A &B,10m): AC 3.5kV/15min, 누설 전류 ≤5mA	원래 신장률의 비율: ≤±30%
최소 절연 저항(20℃, 코어 A 대 A &B):500MΩ.km	난연 시험: GB/T 18380.12-2008
	인공 내후성 시험: GB/T 33594
	저온 충격 시험: -40℃*16H, 균열 없음
	화학적 스트레스 산: N-옥살산 알칼리 용액, N-수산화나트륨 용액: GB/T 33594
	차량 롤링: 요구 사항 및 테스트 방법은 GB/T 20234.1-2015 7.21과 일치해야 합니다.

추가 테스트 표준

고온 압력 테스트: ≤50%

열 충격 테스트: 균열 없음

호환성 테스트: GB/T 33594

압축 저항 테스트: GB/T 33594

곡선 테스트: GB/T 33594

최소 굽힘 반경: 6*OD

내마모성: ≥2000회

내화학성: GB/T 33594

케이블 구조 사양

번호	도체 mm2	절연	20℃ 도체 저항 (Ω/KM)
도체 mm2	구조(N/mm)	도체 직경(mm)	도체	두께 (mm)	재질	절연 외경 (mm)
EV-YJ	1.5	48/0.20	1.60	구리	0.6	실리콘	2.90±0.15	≤12.7
EV-YJ	2.5	80/0.20	2.06	구리	0.7	실리콘	3.50±0.15	≤7.60
EV-YJ	4	128/0.20	2.62	구리	0.8	실리콘	4.30±0.15	≤4.71
EV-YJ	6	196/0.20	3.50	구리	0.8	실리콘	5.10±0.20	≤3.14
EV-YJ	10	322/0.20	4.50	구리	1.00	실리콘	6.70±0.20	≤1.82
EV-YJ	16	513/0.20	5.70	구리	1.10	실리콘	8.00±0.30	≤1.16
EV-YJ	25	798/0.20	7.10	구리	1.3	실리콘	9.80±0.30	≤0.743
EV-YJ	35	1121/0.20	8.50	구리	1.3	실리콘	11.40±0.30	≤0.527
EV-YJ	50	1596/0.20	10.10	구리	1.50	실리콘	13.50±0.30	≤0.368
EV-YJ	70	2242/0.20	12.10	구리	1.50	실리콘	15.50±0.40	≤0.259
EV-YJ	95	3034/0.20	14.10	구리	1.50	실리콘	17.50±0.50	≤0.196

제품 특징

도체: 유연한 베어 연동 구리선

절연: 실리콘

색상 옵션: 검정, 주황, 빨강 또는 노랑 파랑 재킷, 단일 및 이중 절연 선택 가능

평방 mm 크기 (유럽 스타일): 4 sq mm ~ 240 sq mm

AWG 크기 (북미 스타일): 0AWG-10AWG

넓은 온도 범위: -60℃ ~ 200℃

낮은 점도 외관

품질 인증

• UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (단일 도체, 열가소성 수지 절연)

• UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664

• ISO9001 및 ISO13485, TS16949

• CNR- 가전 배선 재료

• 압출 PVC 절연 단일, 정격 105℃, 1000V, Class I, Group A, B 또는 AB, FT1 및/또는 FT2

• 압출 PVC 비일체형 재킷 케이블, 정격 105℃, 1000V, Class I, Class 또는 Class I/II, Group A, B 또는 AB, FT1 및/또는 FT2

• 압출 TPU 비일체형 재킷 케이블, 정격 80℃, 300V, Class I, Class 또는 Class I/II, Group A, B 또는 AB, FT1 및/또는 FT2

자주 묻는 질문

1. 귀사는 제조업체입니까, 아니면 무역 회사입니까?

저희는 전문 제조업체입니다. 처음부터 끝까지 주문을 제어할 수 있습니다. 저희를 방문해 주셔서 감사합니다. 심천에서 픽업해 드리겠습니다.

2. 품질을 테스트하기 위해 샘플을 어떻게 얻을 수 있습니까?

샘플은 무료입니다. 신규 고객은 택배 비용을 지불해야 합니다.

3. 최소 주문 수량은 얼마입니까?

일반적으로 100m입니다. 그러나 케이블은 매우 무겁습니다. 높은 운임을 피하기 위해 적절한 수량을 주문하는 것이 좋습니다. 해상 운송이 가장 좋습니다.

4. 할인을 받을 수 있습니까?

수량에 따라 다릅니다. 할인을 해드리고 운임을 부담해 드릴 수 있습니다. 친절하게 문의해 주십시오.

5. 귀사는 OEM 생산을 수락합니까?

네, 귀사 이름을 인쇄할 수 있으며 귀사를 홍보하기 위해 품질 카드를 맞춤 제작할 수도 있습니다.
