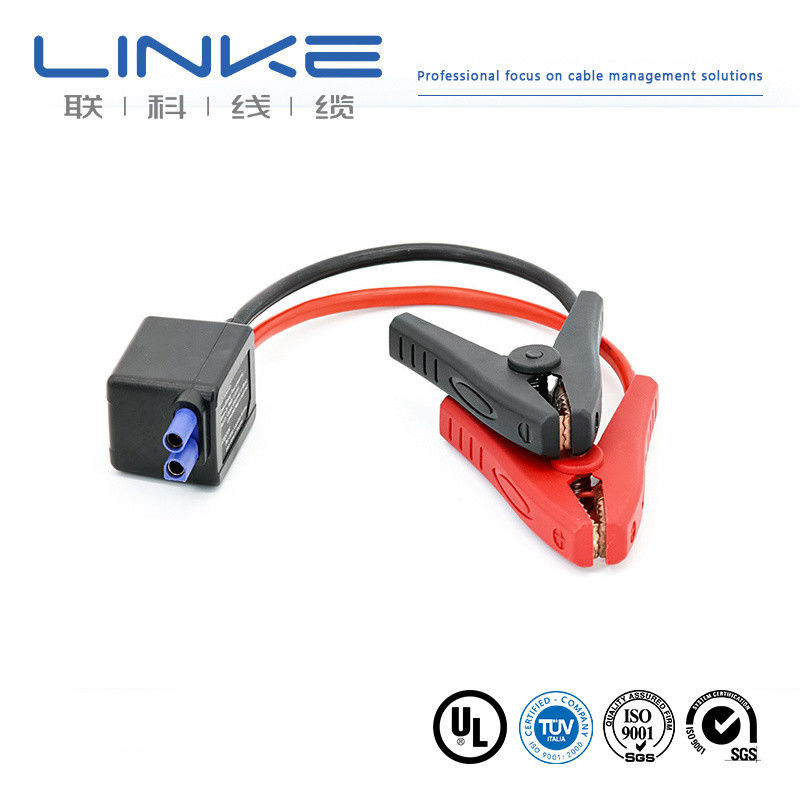

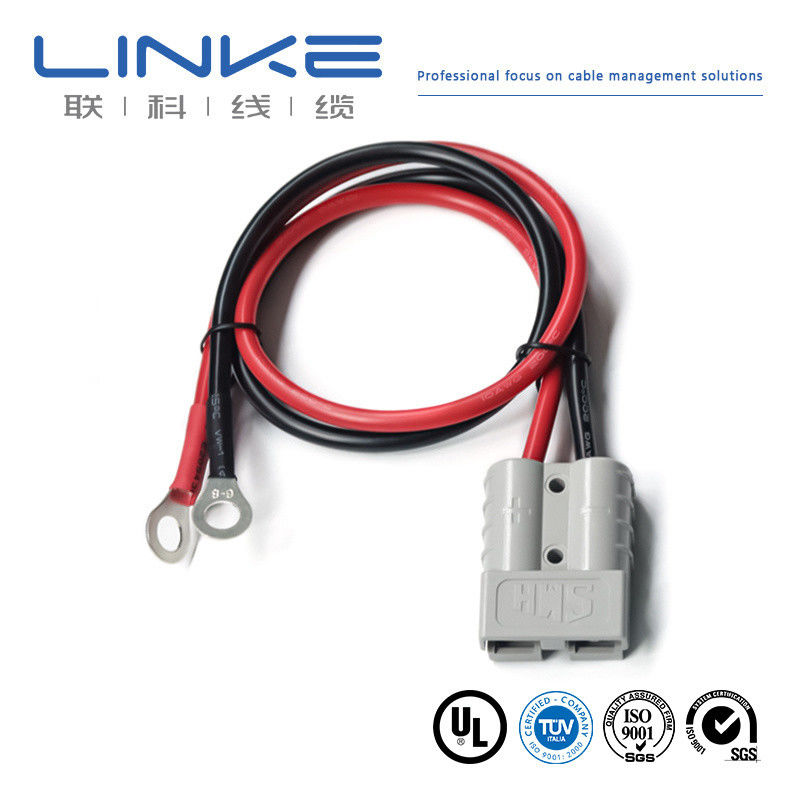

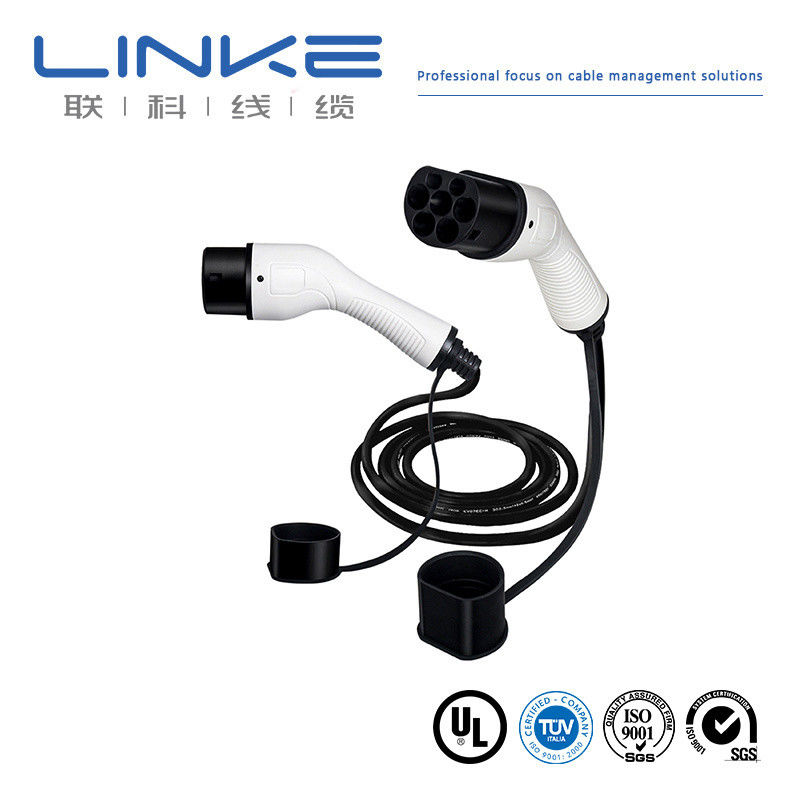

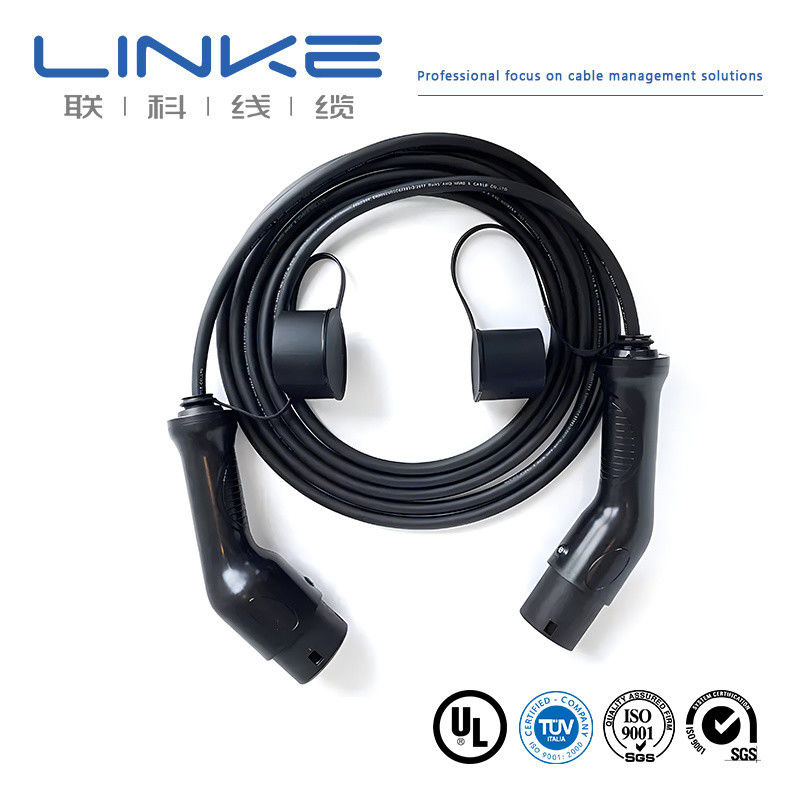

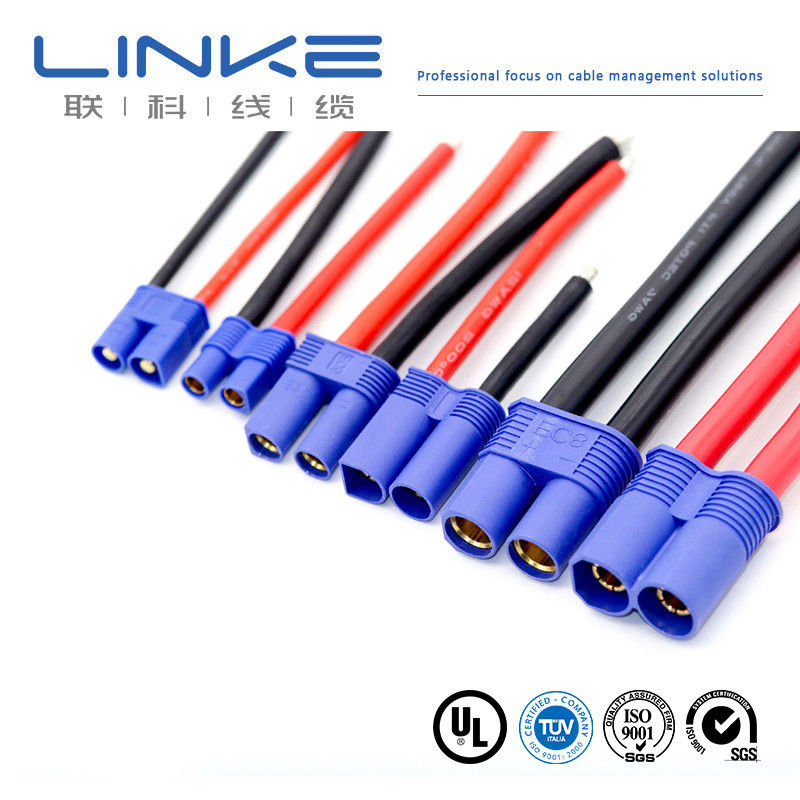

고전압 380V 전기차 와이어 하네스, 순동 도체 및 고무 재킷 포함

2c*10AWG EV 충전 케이블

3c*18AWG EV 충전 케이블

5p EV 충전 케이블

원래 장소:

광둥, 중국

브랜드 이름:

Linke

인증:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

저희와 연락

인용 을 요청 하십시오

제품 상세정보

모델 번호.:

LK-EV105

플러그 유형:

IEC 62196-2(유형 2), SAE J1772 유형 1

지휘자:

베어 구리

구조:

3034/0.20

재킷:

고무

사용:

충전 중

유형:

느린 EV 충전소

리드타임:

7~15일

전압:

380V

색상:

검은색

샘플:

US$ 1000/PCS 1 PCS(최소 주문) |

맞춤화:

사용 가능

배송비:

배송비 및 예상 배송 시간에 대해

반품 및 환불:

제품 수령 후 최대 30일까지 환불을 신청하실 수 있습니다.

도체 재료:

구리/주석으로 입힌 구리

도체 유형:

트위스트 와이어

외장재:

사용자 정의 : PVC, PE, LSFOH, 실리콘 고무

단열재:

사용자 정의: PVC, PE, XLPE, EPR, SIR

명세서:

0.1-450mm²

정격전압:

300-600V

정격온도:

-60± 200℃

색상:

사용자 정의

유형:

절연

인증:

UL;ISO9001;ISO13485;IATF16949;TPU

패키지:

롤별

강조하다:

2c*10AWG EV 충전 케이블

3c*18AWG EV 충전 케이블

5p EV 충전 케이블

지불과 운송 용어

최소 주문 수량

1000m

가격

협상 가능

포장 세부 사항

요구조건에 따르면

배달 시간

7~15일

지불 조건

선입금 30% 입금 및 70% 최종 입금 후 배송

공급 능력

50000M/DAY

전력 및 제어 애플리케이션을 위해 PVC 단열 및 사용자 정의 할 수 있는 재킷과 함께 캔 구리 선도자 엘리베이터 케이블

최고의 가격을 얻으십시오

비디오

다양한 엘리베이터용 주석 도금 구리 도체 및 PVC 절연이 적용된 원형 와이어 엘리베이터 케이블

최고의 가격을 얻으십시오

비디오

1200A 용량의 배터리용 절연 맞춤형 유연 버스바 플랫 구리 버스바

최고의 가격을 얻으십시오

비디오

1200A AMP 배열 된 구리 버스 바와 맞춤식 단열 및 진공 전기 기기에 대한 높은 전도성

최고의 가격을 얻으십시오

저희와 연락

86-0769-81776230

86-18665106395

sales@linkecable.com

지금 연락하세요

제품 설명

프리미엄 고전압 EV 와이어 하네스 (전기차용)

제품 사양

케이블 명칭	EV 케이블
케이블 사양	2C×80mm² + 1C×25mm² + 1C×4mm² + (3C×0.75mm²)(P2) + (7C×0.75mm²) RoHS 준수

상세 구조

항목	도체 재질	도체 규격	외경 (참고)
A: 2C×80mm²	주석 도금 연선 구리	2580/0.20 ±0.008mm	12.40±0.25mm
B: 1C×25mm²	주석 도금 연선 구리	798/0.20 ±0.008mm	7.00±0.20mm
C: 1C×4mm²	주석 도금 연선 구리	224/0.15±0.008mm + 10/1# 틴셀 + 1000D 케블라	2.70±0.15mm
D: (3C×0.75mm²)(P2)	주석 도금 연선 구리	40/0.15±0.008mm + 10/0.19mm 틴셀 + 200D 케블라	1.40±0.10mm
E: (7C×0.75mm²)	주석 도금 연선 구리	40/0.15±0.008mm + 10/0.19mm 틴셀 + 200D 케블라	1.40±0.10mm

절연 및 재킷 사양

부품	재질	최소 평균 두께	외경
절연체	열가소성 수지 (EF2585, 85±3A)	1.60mm - 0.50mm	15.60±0.40mm - 2.50±0.10mm
재킷 내부	TPE	0.60mm	7.20±0.25mm - 9.70±0.25mm
외부 재킷	TPU	2.80mm	38.00+0.6/-1.00mm

전기적 및 물리적 특성

전기적 특성	물리적 특성
정격 전압: DC 1000V 정격 온도: 재킷 -40~90℃, 절연체 -40~125℃ 최대 도체 저항 (20℃): A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km 절연 내전압: AC 2.5kV/5분, 누설 전류 ≤5mA 완성 케이블 내전압: AC 3.5kV/15분, 누설 전류 ≤5mA 최소 절연 저항: 500MΩ.km	인장 강도: ≥20MPa 신장률: ≥300% 내화 시험: GB/T 18380.12-2008 고온 압축 시험: ≤50% 열 충격 시험: 균열 없음 호환성 시험: GB/T 33594 내압착성 시험: GB/T 33594 최소 굽힘 반경: 6OD 내마모성:* ≥2000회

EV 케이블 구조 참조

종류	도체 mm²	구조	도체 재질	절연체 두께	절연체 재질	절연체 외경	20℃ 도체 저항
EV-YJ	1.5	48/0.20	구리	0.6	실리콘	2.90±0.15	≤12.7
EV-YJ	2.5	80/0.20	구리	0.7	실리콘	3.50±0.15	≤7.60
EV-YJ	4	128/0.20	구리	0.8	실리콘	4.30±0.15	≤4.71
EV-YJ	6	196/0.20	구리	0.8	실리콘	5.10±0.20	≤3.14
EV-YJ	10	322/0.20	구리	1.00	실리콘	6.70±0.20	≤1.82
EV-YJ	16	513/0.20	구리	1.10	실리콘	8.00±0.30	≤1.16
EV-YJ	25	798/0.20	구리	1.3	실리콘	9.80±0.30	≤0.743
EV-YJ	35	1121/0.20	구리	1.3	실리콘	11.40±0.30	≤0.527
EV-YJ	50	1596/0.20	구리	1.50	실리콘	13.50±0.30	≤0.368
EV-YJ	70	2242/0.20	구리	1.50	실리콘	15.50±0.40	≤0.259
EV-YJ	95	3034/0.20	구리	1.50	실리콘	17.50±0.50	≤0.196

주요 특징

도체: 유연한 주석 도금 연선 구리선
절연체: 실리콘
색상 옵션: 검정, 주황, 빨강, 노랑, 파랑 재킷
절연체 종류: 단일 및 이중 절연
SQ MM 사이즈 (유럽식): 4 sq mm ~ 240 sq mm
AWG 사이즈 (북미식): 0AWG-10AWG
넓은 온도 범위: -60℃ ~ 200℃

인증 및 품질 표준

UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517
UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 및 ISO13485, TS16949
CNR - 가전 배선 재료
압출 PVC 절연 단심선, 정격 105℃, 1000V
압출 PVC 비일체형 재킷 케이블, 정격 105℃, 1000V
압출 TPU 비일체형 재킷 케이블, 정격 80℃, 300V

자주 묻는 질문

1. 귀사는 제조업체입니까, 아니면 무역 회사입니까?

저희는 전문 제조업체입니다. 주문을 처음부터 끝까지 관리할 수 있습니다. 방문을 환영합니다. 심천에서 픽업해 드리겠습니다.

2. 품질 테스트를 위해 샘플을 어떻게 얻을 수 있습니까?

샘플은 무료입니다. 신규 고객은 택배 비용을 지불해야 합니다.

3. 최소 주문 수량은 얼마입니까?

일반적으로 100m입니다. 그러나 케이블은 매우 무겁습니다. 높은 운임을 피하기 위해 적절한 수량을 주문하는 것이 좋습니다. 해상 운송이 최선의 선택입니다.

4. 할인을 받을 수 있습니까?

수량에 따라 다릅니다. 할인을 해드리고 운임을 부담해 드릴 수 있습니다. 친절하게 문의해 주십시오.

5. 귀사는 OEM 생산을 수락합니까?

네, 회사 이름을 인쇄할 수 있으며, 회사를 홍보하기 위해 품질 카드를 맞춤 제작할 수도 있습니다.

더 자세한 정보는 언제든지 저희에게 연락해 주십시오!
