원래 장소:
광둥, 중국
브랜드 이름:
Linke
인증:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

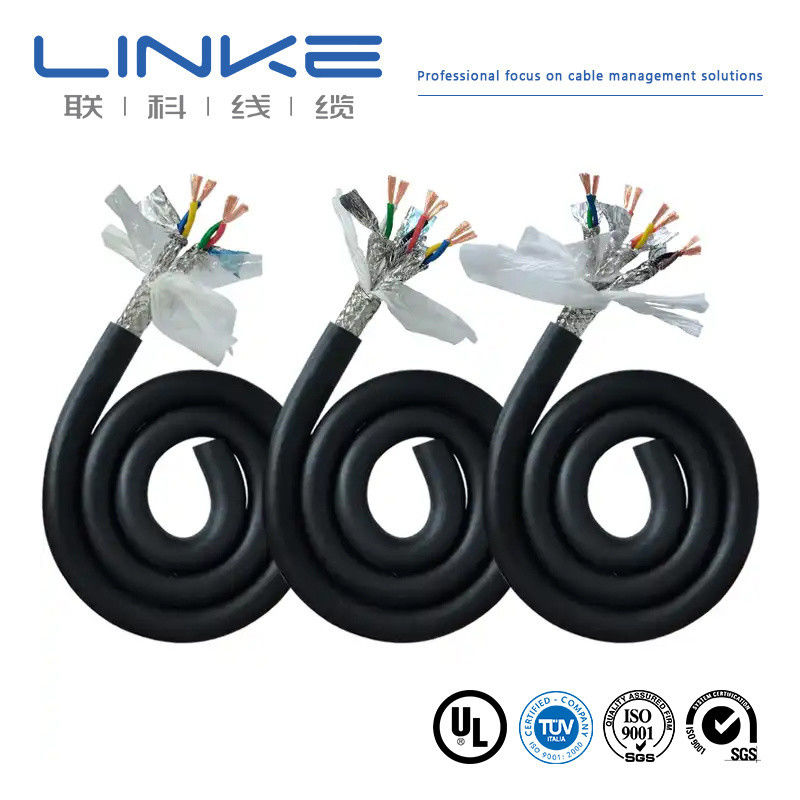

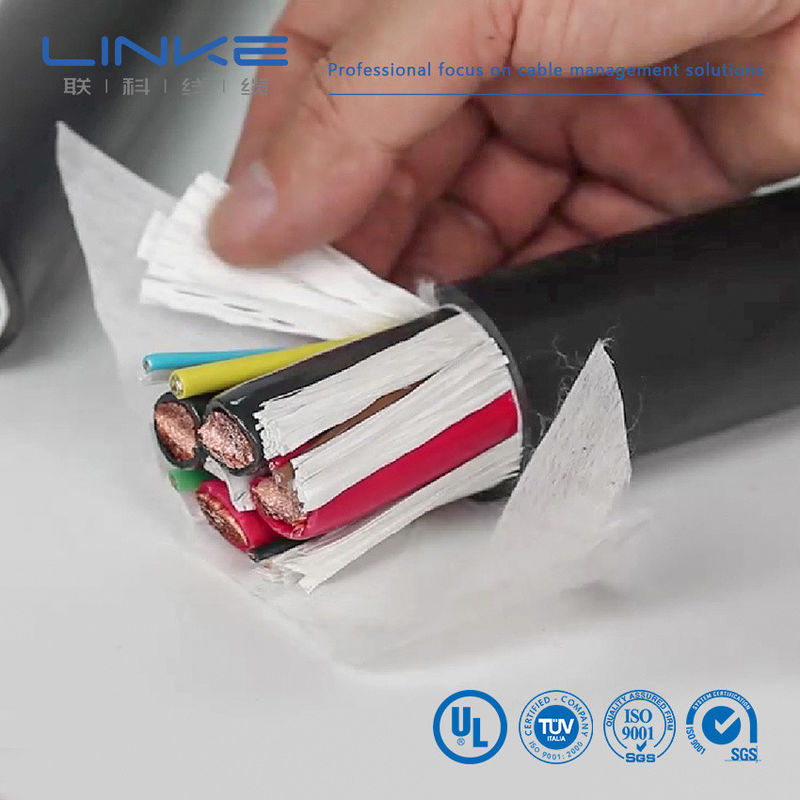

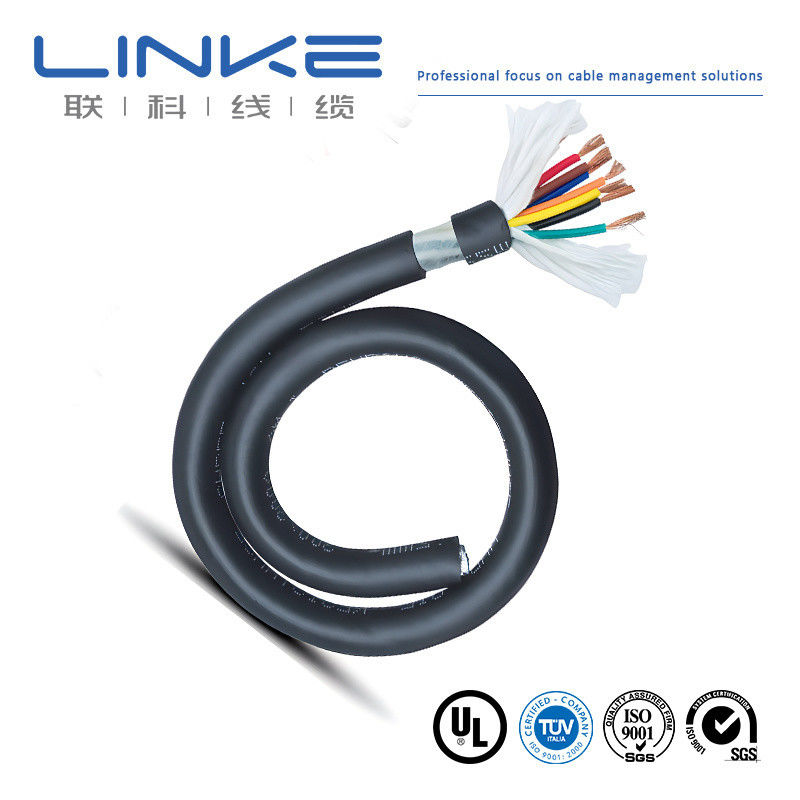

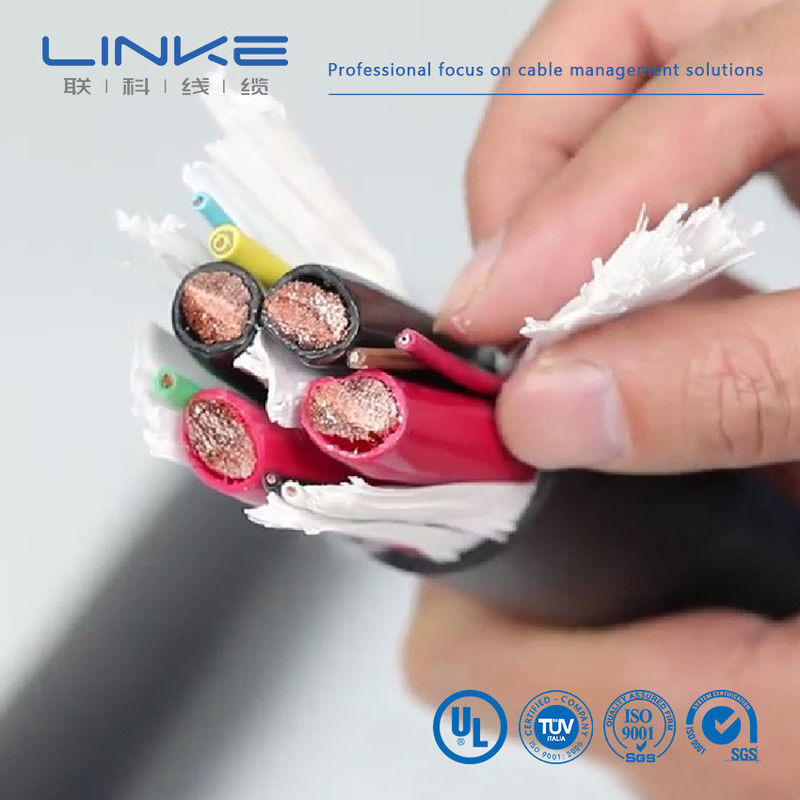

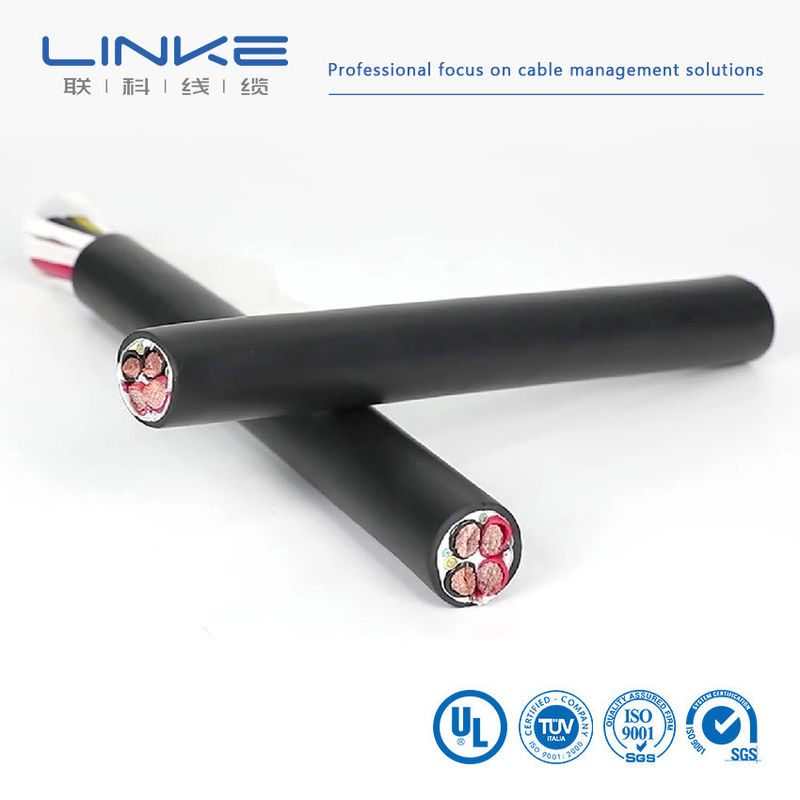

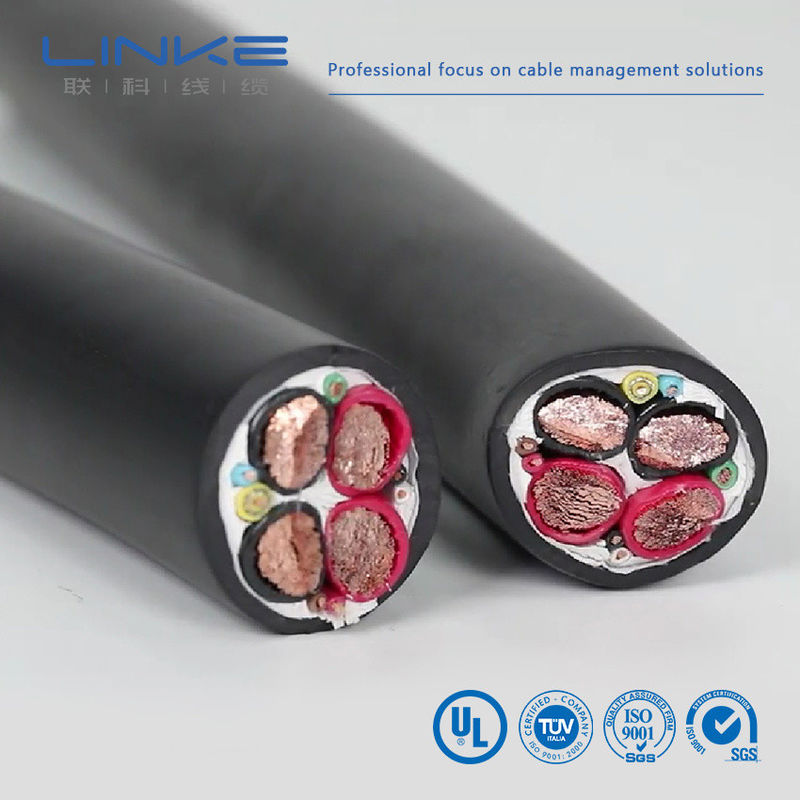

이 DC 350 암페어 고속 전기 자동차 충전 케이블은 뛰어난 안전성과 내구성을 갖춘 고성능 충전 애플리케이션을 위해 설계되었습니다.
| 전기적 특성 | 물리적 특성 | 시험 표준 |
|---|---|---|
| 정격 전압: DC 1000V | 인장 강도: ≥20MPa | 고온 압축 시험: ≤50% |
| 정격 온도: 재킷 -40~90ºC 절연 -40~125ºC |
신장률: ≥300% | 열충격 시험: 균열 없음 |
| 최대 도체 저항 (20ºC): A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km |
노화 조건: 110±1ºC×168h | 호환성 시험: GB/T 33594 |
| 절연 내전압 (코어 A &B, 10m): AC 2.5kV | 원래 인장 강도의 백분율: ≤±30% 원래 신장률의 백분율: ≤±30% |
난연 시험: GB/T 18380.12-2008 |
| 압축 저항 시험: GB/T 33594 곡선 시험: GB/T 33594 |
| 브랜드 | LINKE | 단면적 (mm²) | 0.01-500mm² |
| 와이어 게이지 (AWG) | [예: 24AWG, 28AWG] | 도체 | 주석 도금 구리 / 베어 구리, 고객 요구 사항에 따라 |
| 절연 재료 | PVC/TPU/실리콘 고무/PE/PP/XLPE/나일론/기타 | 재킷 재질 | [PVC/PU/고무/편조/등] |
| 인증 | RoHS/REACH/UL/CE/IP68/등 | 맞춤 길이 | [예: 1m, 3ft, 5m ±5% 허용 오차] |
| 케이블 유형 | [의료/전원/오디오/동축/전기/자동차/에너지 저장//등] | 차폐 | [차폐/비차폐/편조 차폐] |
| 임피던스 | [예: 75Ω (동축 케이블의 경우)] | 인쇄/로고 | [텍스트/라벨/로고, 최대 20자] |
| 굽힘 반경 | [예: ≥5× 케이블 직경] | 전류 정격 | [예: 5A] |
| 전압 정격 | [예: 30V AC/DC] | 커넥터 재질 | [금도금/니켈 도금/황동/등] |
| 커넥터 | [예: USB Type-C, 3.5mm 잭, RJ45] | 재킷 | XLPE 또는 PE 또는 PVC 고무 |
| 배송 시간 | 주문 확인 후 7-14일 | 색상 | [검정/흰색/빨강/맞춤 팬톤/등] |
| 온도 | 영하 70도 ~ 350도 (-70°C ~ 350°C) | 포장 | 롤/상자/판/맞춤 |
| 지원 서비스 | multicolumn {3}{l}{맞춤형 케이블, 정밀 절단, 압착 및 러그 설치 (재질 지정, 예: 구리/니켈 도금)를 포함한 엔드 투 엔드 솔루션 |
독립 실험실 • 완전한 테스트 장비 • 전체 품질 관리
우리는 우수한 품질과 신뢰할 수 있는 성능을 보장하기 위해 모든 제품을 엄격한 기준으로 테스트합니다.
|
번호. |
테스트 항목 |
테스트 조건 |
테스트 요구 사항 |
테스트 데이터 |
결과 |
|
1 |
구조 검사 |
1. 와이어 크기 표 준수2. 최소 두께 ≥ 평균 두께의 80% |
와이어 크기 표 준수 |
테스트 기록 참조 |
합격 |
|
2 |
열충격 |
샘플을 지정된 크기의 철 막대에 감아 지정된 온도에서 노화 오븐에 1시간 동안 넣고, 샘플을 실온에서 최소 30분 동안 식힌 후 샘플을 관찰합니다. |
샘플 표면에 균열 없음 |
균열 없음 |
합격 |
|
3 |
열 변형 |
1. 샘플 두께 측정 (측정 위치 표시)2. 샘플과 테스트 고정구를 지정된 온도에서 노화 오븐에 넣어 1시간 동안 예열합니다.3. 샘플을 테스트 고정구의 압력 기둥 아래에 1시간 동안 놓습니다.4. 동일한 위치에서 샘플 두께를 다시 측정합니다. |
1. 샘플에 압력 기둥으로 인한 균열이 없거나 도체가 노출되지 않아야 합니다.2. 두께 감소 ≤ 50% |
테스트 기록 참조 |
합격 |
|
4 |
FT2 |
표준 불꽃을 125mm 높이에서 한 번 적용합니다. |
1. 불꽃이 길이를 따라 전파되지 않아야 합니다.2. 불꽃이 주변 가연성 물질로 번지지 않아야 합니다. |
테스트 기록 참조 |
합격 |
|
5 |
노화 |
1. 200mm 길이의 피복 5개 섹션 채취2. 시편을 158°C의 노화 오븐에 168시간 동안 넣습니다.3. 시편을 꺼낸 후 실온 23±5°C에서 16시간 동안 보관한 다음 파단 신장률 및 인장 강도를 테스트합니다. |
1. 노화 전 신장률 ≥ 300%, 노화 후 신장률 ≥ 노화 전 신장률의 80%2. 노화 전 인장 강도 > 1.41kg/mm², 노화 후 인장 강도 ≥ 노화 전 인장 강도의 80% |
테스트 기록 참조 |
합격 |
|
6 |
냉간 벤딩 |
샘플을 지정된 온도에서 저온 상자에 4시간 동안 보관하고, 지정된 크기의 철 막대에 지정된 횟수만큼 샘플을 감습니다. 저온 상자에서 샘플을 꺼낸 후 30초 이내에 감기를 완료합니다. |
샘플 표면에 균열 없음 |
균열 없음 |
합격 |
|
7 |
도체 저항 |
DC 저항 측정기로 1미터 코어 도체의 저항을 측정합니다. |
20°C에서 8AWG의 저항 ≤ 2.23Ω/km |
테스트 기록 참조 |
합격 |
Linke 케이블 기술 (동관) 유한 회사는 R&D에 집중하고
케이블 및 전선, 특히
다양한 산업 고객을 위한 전문 솔루션을 제공합니다. 여기에는 다음이 포함됩니다:
휴머노이드 로봇 케이블,
AI 전원 케이블/데이터 케이블,
반도체 케이블/산업 자동화 케이블,
센서 케이블,
신에너지 케이블,
의료 미용 와이어,
UL 와이어 케이블,
Linke 케이블은 다양한
고객 요구 사항을 지원하기 위한 다각적인 제품 개발 및 기술 역량을 보유하고 있습니다. 다음 제품 승인을 받았습니다: UL 758,CCC,RoHs,REACH,CE; 우리는
다음 품질 경영 시스템을 획득했습니다:ISO 9001-2015(모든 제품); ISO 13485
(의료 기기 및 장비),IATF 16949(자동차 산업)
품질 인증
당사 제품은 다음 국제 표준을 충족합니다:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (단심, 열가소성 절연)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 및 ISO13485, TS16949
CNR - 가전 배선 재료
압출 PVC 절연 단심, 정격 105°C, 1000V, Class I, Group A, B 또는 AB, FT1 및/또는 FT2
압출 PVC 비일체형 피복 케이블, 정격 105°C, 1000V, Class I, Class 또는 Class I/II, Group A, B 또는 AB, FT1 및/또는 FT2
압출 TPU 비일체형 피복 케이블, 정격 80°C, 300V, Class I, Class 또는 Class I/II, Group A, B 또는 AB, FT1 및/또는 FT2
자주 묻는 질문
제조업체 또는 무역 회사입니까?
저희는 전문 제조업체입니다. 주문을 처음부터 끝까지 제어할 수 있습니다. 방문을 환영합니다. 심천에서 픽업해 드리겠습니다.
품질 테스트를 위해 샘플을 어떻게 얻을 수 있습니까?
샘플은 무료입니다. 신규 고객은 택배 비용을 지불해야 합니다.
최소 주문 수량은 얼마입니까?
일반적으로 100m입니다. 그러나 케이블이 매우 무겁습니다. 높은 운임을 피하기 위해 적절한 수량을 주문하는 것이 좋습니다. 해상 운송이 최선의 선택입니다.
할인을 받을 수 있습니까?
수량에 따라 다릅니다. 할인을 해드리고 운임을 부담해 드릴 수 있습니다. 저희에게 연락해 주십시오.
귀사는 OEM 생산을 수락합니까?
네, 회사 이름을 인쇄할 수 있으며, 회사를 홍보하기 위해 품질 카드를 맞춤 제작할 수도 있습니다.
