원래 장소:
중국
브랜드 이름:
Linke
인증:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

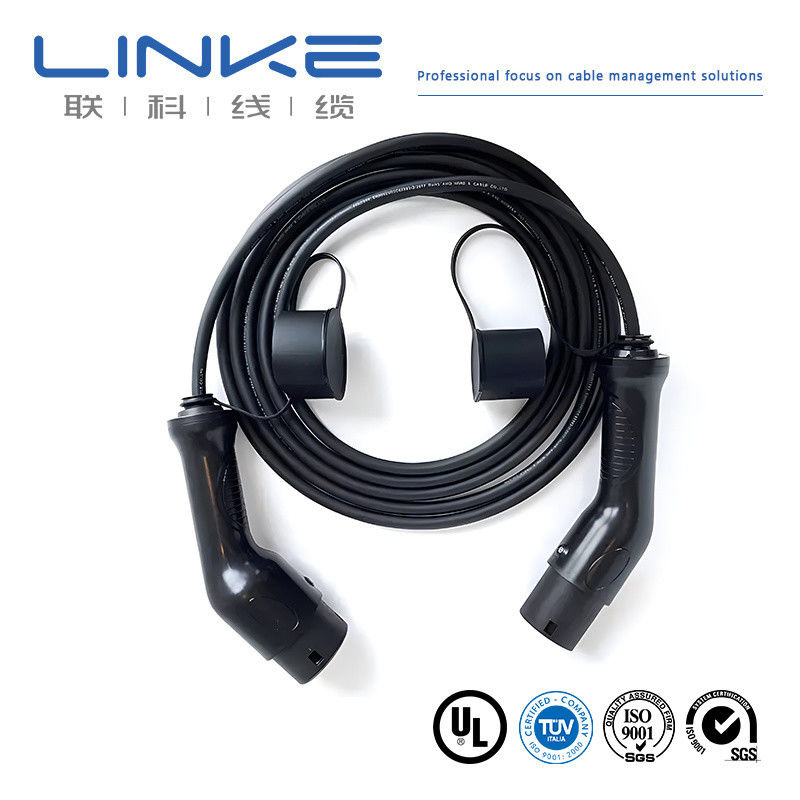

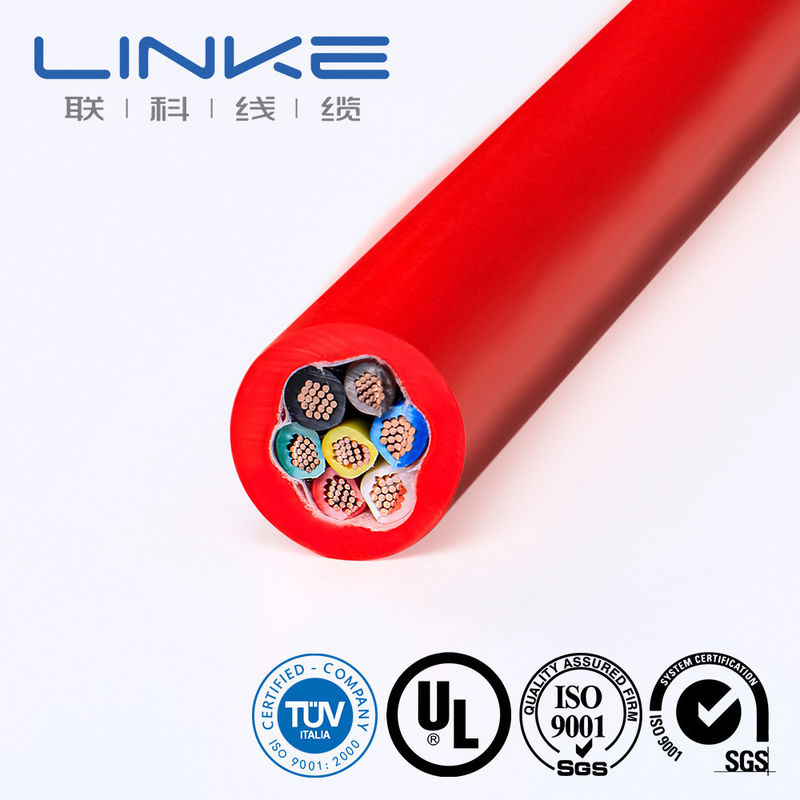

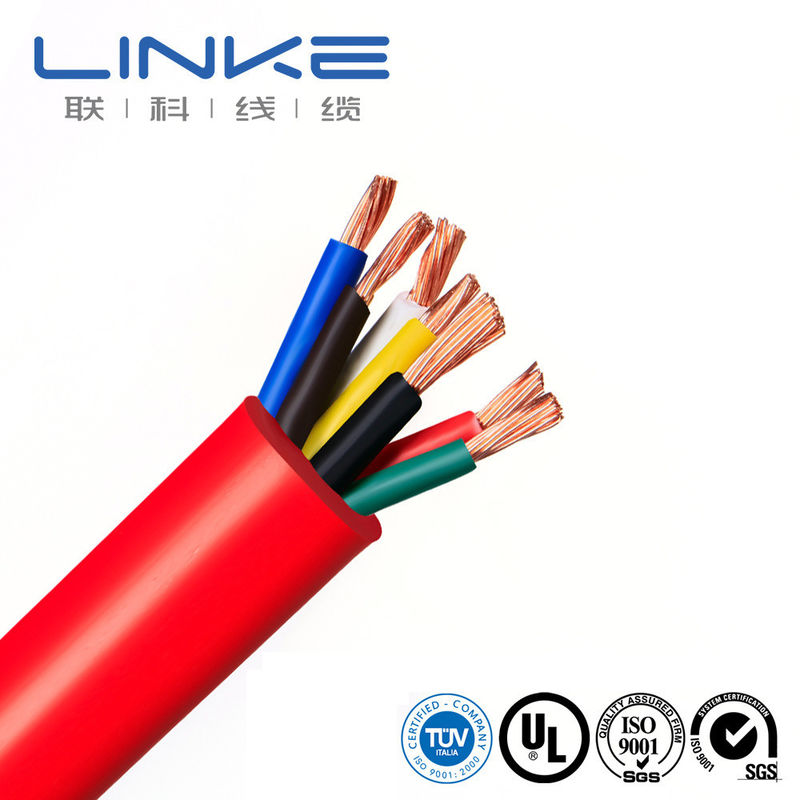

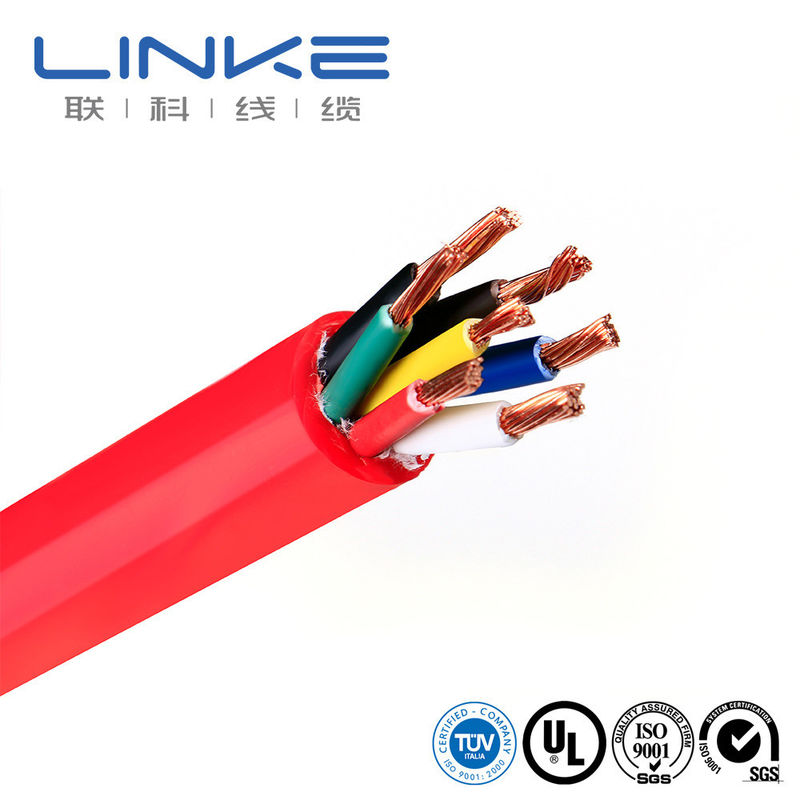

전기차용 유연한 구조와 높은 전류 정격을 갖춘 고성능 DC 고속 충전 케이블.

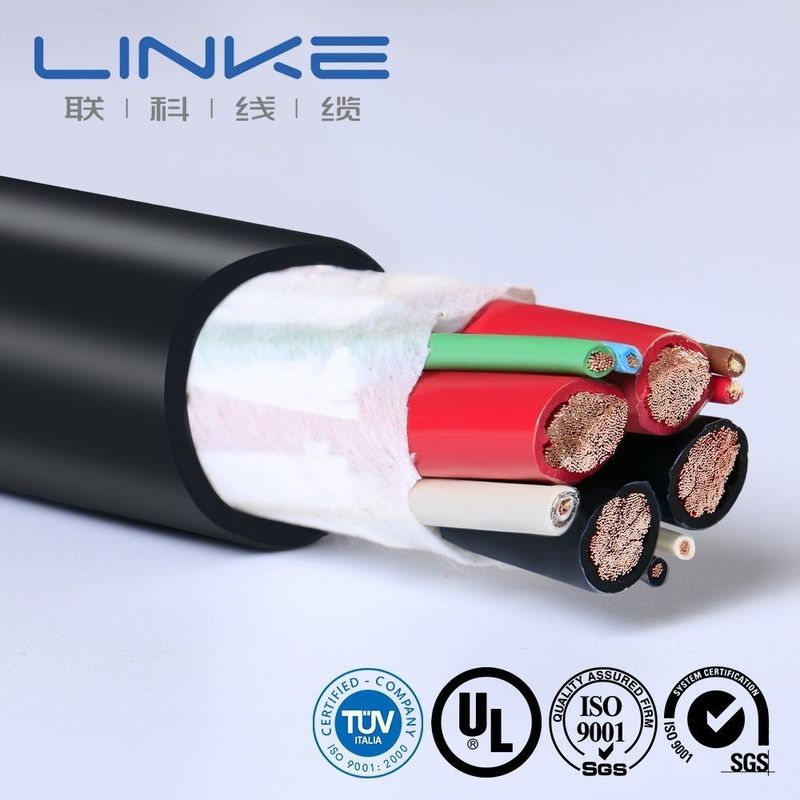

DC 충전 케이블: 350A | 1/0AWG x 4C + 18AWG (CP: 차폐)1C + 14AWG ×1C + 18AWG x 2P + 18AWG x 1C | OD=35mm TPE 피복
이 DC 350 암페어 고속 전기차 충전 케이블은 고성능 충전 애플리케이션을 위해 설계되었습니다. 케이블 어셈블리에는 다음이 포함됩니다:
우수한 절연 특성으로 설계된 이 케이블은 난연성, 내유성, 내노화성 및 유연성에 대한 엄격한 표준을 충족합니다. 미국 시장에 대해 UL 인증을 받았으며, 대용량 출력 전류, 높은 전력 용량 및 빠른 충전 속도를 제공합니다.
| 매개변수 | 사양 |
|---|---|
| 정격 전압 | DC 1000V |
| 정격 온도 | 피복: -40°C ~ 90°C 절연: -40°C ~ 125°C |
| 최대 도체 저항 (20°C) | A: 0.242Ω/km B: 0.78Ω/km C: 4.95Ω/km D&E: 26Ω/km |
| 절연 내전압 (코어 A & B, 10m) | AC 2.5kV/5분, 누설 전류 ≤5mA |
| 완성된 케이블 내전압 (코어 A ~ A & B, 10m) | AC 3.5kV/15분, 누설 전류 ≤5mA |
| 최소 절연 저항 (20°C, 코어 A ~ A&B) | 500MΩ.km |
| 속성 | 사양 |
|---|---|
| 인장 강도 | ≥20MPa |
| 신장률 | ≥300% |
| 노화 조건 | 110±1°C×168시간 |
| 원래 인장 강도의 비율 | ≤±30% |
| 원래 신장률의 비율 | ≤±30% |
| 난연 시험 | GB/T 18380.12-2008 |
| 고온 압축 시험 | ≤50% |
| 열 충격 시험 | 균열 없음 |
| 호환성 시험 | GB/T 33594 |
| 압축 저항 시험 | GB/T 33594 |
| 곡선 시험 | GB/T 33594 |
| 최소 굽힘 반경 | 6×OD |
| 내마모성 | ≥2000 회 |
| 인공 내후성 시험 | GB/T 33594 |
| 저온 충격 시험 | -40°C×16시간, 균열 없음 |
| 내화학성 | GB/T 33594 |
| 화학적 스트레스 산 | N-옥살산 알칼리 용액, N-수산화나트륨 용액: GB/T 33594 |
| 차량 롤링 | GB/T 20234.1-2015 7.21과 일치하는 요구 사항 및 시험 방법 |
| 유형 | 도체 (mm²) | 구조 (N/mm) | 도체 직경 (mm) | 재질 | 두께 (mm) | 절연 재질 | 절연 OD (mm) | 20°C 도체 저항 (Ω/KM) |
|---|---|---|---|---|---|---|---|---|
| EV-YJ | 1.5 | 48/0.20 | 1.60 | 구리 | 0.6 | 실리콘 | 2.90±0.15 | ≤12.7 |
| EV-YJ | 2.5 | 80/0.20 | 2.06 | 구리 | 0.7 | 실리콘 | 3.50±0.15 | ≤7.60 |
| EV-YJ | 4 | 128/0.20 | 2.62 | 구리 | 0.8 | 실리콘 | 4.30±0.15 | ≤4.71 |
| EV-YJ | 6 | 196/0.20 | 3.50 | 구리 | 0.8 | 실리콘 | 5.10±0.20 | ≤3.14 |
| EV-YJ | 10 | 322/0.20 | 4.50 | 구리 | 1.00 | 실리콘 | 6.70±0.20 | ≤1.82 |
| EV-YJ | 16 | 513/0.20 | 5.70 | 구리 | 1.10 | 실리콘 | 8.00±0.30 | ≤1.16 |
| EV-YJ | 25 | 798/0.20 | 7.10 | 구리 | 1.3 | 실리콘 | 9.80±0.30 | ≤0.743 |
| EV-YJ | 35 | 1121/0.20 | 8.50 | 구리 | 1.3 | 실리콘 | 11.40±0.30 | ≤0.527 |
| EV-YJ | 50 | 1596/0.20 | 10.10 | 구리 | 1.50 | 실리콘 | 13.50±0.30 | ≤0.368 |
| EV-YJ | 70 | 2242/0.20 | 12.10 | 구리 | 1.50 | 실리콘 | 15.50±0.40 | ≤0.259 |
| EV-YJ | 95 | 3034/0.20 | 14.10 | 구리 | 1.50 | 실리콘 | 17.50±0.50 | ≤0.196 |
Linke Cable Technology Co., Ltd는 10년 이상의 업계 경험을 가진 중국의 선도적인 전선 및 케이블 제조업체입니다. 고품질 케이블의 연구, 개발, 생산 및 마케팅을 전문으로 하며, 글로벌 시장에 포괄적인 케이블 솔루션을 제공합니다.
Linke Cable에서는 엔지니어 대 엔지니어 접근 방식을 사용하여 제품 성능을 향상시키고 삶의 질을 개선하는 우수한 케이블 솔루션을 개발합니다.
| 브랜드 | LINKE | 단면적 (mm²) | 0.01-500mm² |
|---|---|---|---|
| 와이어 게이지 (AWG) | [예: 24AWG, 28AWG] | 도체 | 주석 도금 구리 / 베어 구리, 고객 요구 사항에 따라 |
| 절연 재질 | PVC/TPU/실리콘 고무/PE/PP/XLPE/나일론/기타 | 피복 재질 | [PVC/PU/고무/편조/등] |
| 인증 | RoHS/REACH/UL/CE/IP68/등 | 맞춤 길이 | [예: 1m, 3ft, 5m ±5% 허용 오차] |
| 케이블 유형 | [의료/전원/오디오/동축/전기/자동차/에너지 저장//등] | 차폐 | [차폐/비차폐/편조 차폐] |
| 임피던스 | [예: 75Ω (동축 케이블용)] | 인쇄/로고 | [텍스트/라벨/로고, 최대 20자] |
| 굽힘 반경 | [예: ≥5× 케이블 직경] | 전류 정격 | [예: 5A] |
| 전압 정격 | [예: 30V AC/DC] | 커넥터 재질 | [금도금/니켈 도금/황동/등] |
| 커넥터 | [예: USB Type-C, 3.5mm 잭, RJ45] | 피복 | XLPE 또는 PE 또는 PVC 고무 |
| 배송 시간 | 주문 확인 후 7-14일 | 색상 | [검정/흰색/빨강/맞춤 팬톤/등] |
| 온도 | 영하 70°C ~ 350°C (-70°C ~ 350°C) | 포장 | 롤/박스/판/맞춤 |
| 지원 서비스 | 정밀 절단, 러그 압착 및 설치 (재질 지정, 예: 구리/니켈 도금)를 포함한 맞춤형 케이블, 엔드 투 엔드 솔루션 | ||
| 번호 | 테스트 항목 | 테스트 조건 | 테스트 요구 사항 | 테스트 데이터 | 결과 |
|---|---|---|---|---|---|
| 1 | 구조 검사 | 1. 와이어 크기 표 준수2. 최소 두께 ≥ 평균 두께의 80% | 와이어 크기 표 준수 | 테스트 기록 참조 | 합격 |
| 2 | 열 충격 | 지정된 크기의 철 막대에 샘플을 감고, 지정된 온도에서 노화 오븐에 1시간 동안 넣고, 샘플을 실온으로 최소 30분 동안 식힌 후 샘플을 관찰합니다. | 샘플 표면에 균열 없음 | 균열 없음 | 합격 |
| 3 | 열 변형 | 1. 샘플 두께 측정 (측정 위치 표시)2. 샘플과 테스트 고정구를 노화 오븐에 넣고 지정된 온도에서 1시간 동안 예열합니다.3. 테스트 고정구의 압력 기둥 아래에 샘플을 1시간 동안 놓습니다.4. 동일한 위치에서 샘플 두께를 다시 측정합니다. | 1. 샘플이 압력 기둥에 의해 균열되거나 도체가 노출되지 않아야 합니다.2. 두께 감소 ≤ 50% | 테스트 기록 참조 | 합격 |
| 4 | FT2 | 표준 불꽃을 125mm 높이에서 한 번 적용 | 1. 불꽃이 길이를 따라 전파되지 않아야 합니다.2. 불꽃이 주변 가연성 물질로 번지지 않아야 합니다. | 테스트 기록 참조 | 합격 |
| 5 | 노화 | 1. 200mm 길이의 피복 5개 섹션 채취2. 시편을 158°C의 노화 오븐에 168시간 동안 넣습니다.3. 시편을 꺼낸 후 실온 23±5°C에서 16시간 동안 놓은 다음, 파단 신장률 및 인장 강도를 테스트합니다. | 1. 노화 전 신장률 ≥ 300%, 노화 후 신장률 ≥ 노화 전 신장률의 80%2. 노화 전 인장 강도 > 1.41kg/mm², 노화 후 인장 강도 ≥ 노화 전 인장 강도의 80% | 테스트 기록 참조 | 합격 |
| 6 | 냉간 벤딩 | 지정된 온도에서 저온 상자에 샘플을 4시간 동안 보관하고, 지정된 크기의 철 막대에 지정된 횟수만큼 샘플을 감고, 저온 상자에서 샘플을 꺼낸 후 30초 이내에 감기를 완료합니다. | 샘플 표면에 균열 없음 | 균열 없음 | 합격 |
| 7 | 도체 저항 | DC 저항 측정기로 1미터 길이의 코어 도체 저항 측정 | 20°C에서 8AWG의 저항 ≤ 2.23Ω/km | 테스트 기록 참조 | 합격 |
