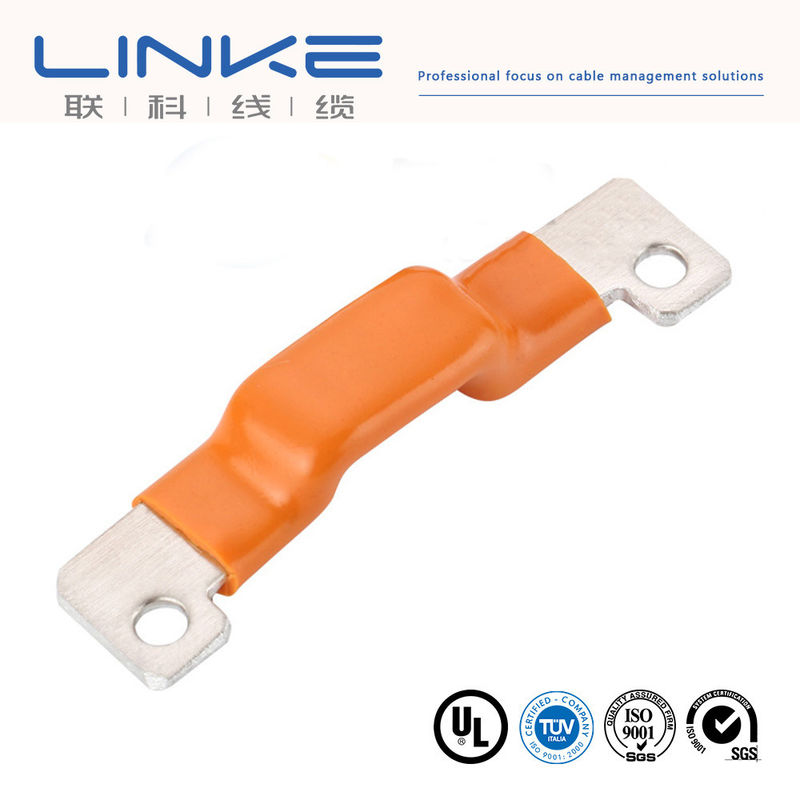

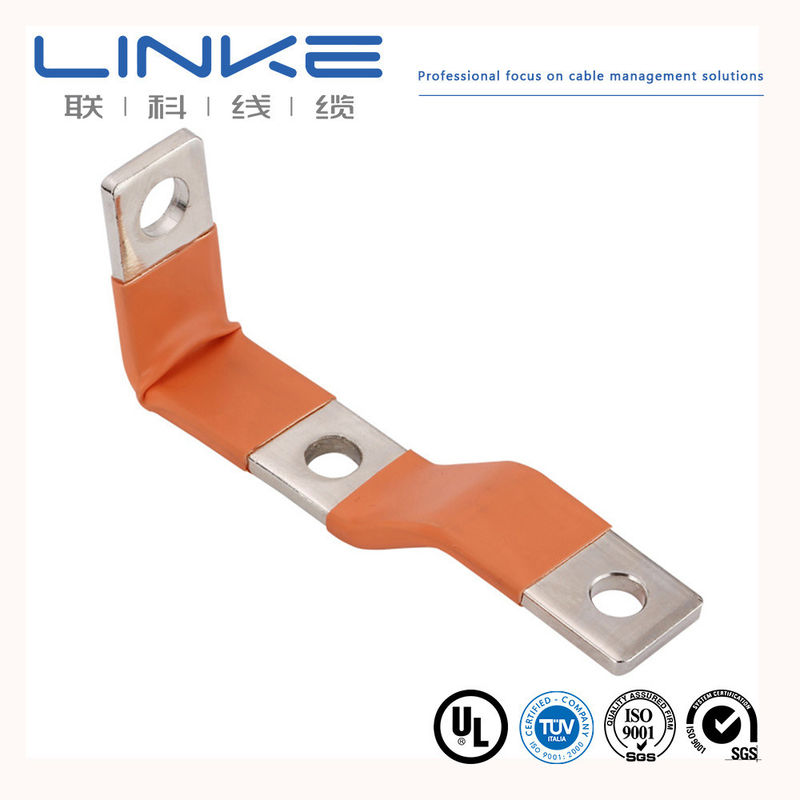

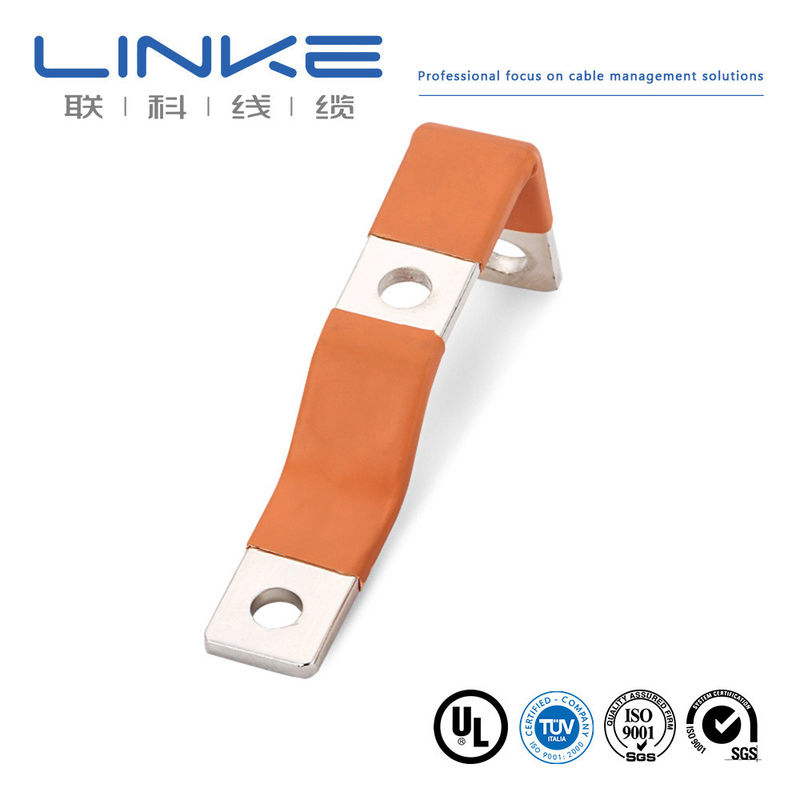

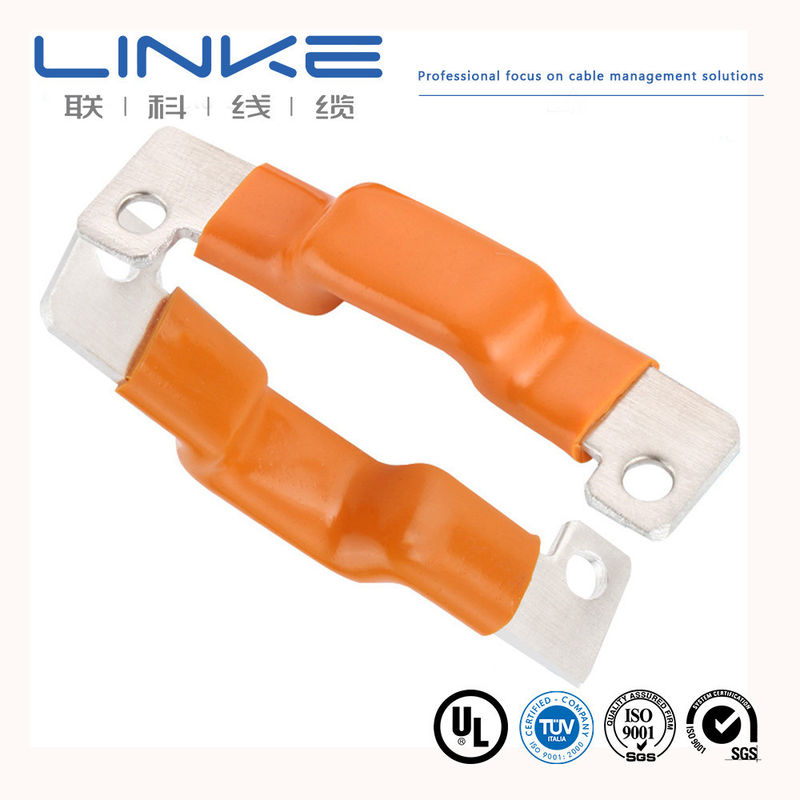

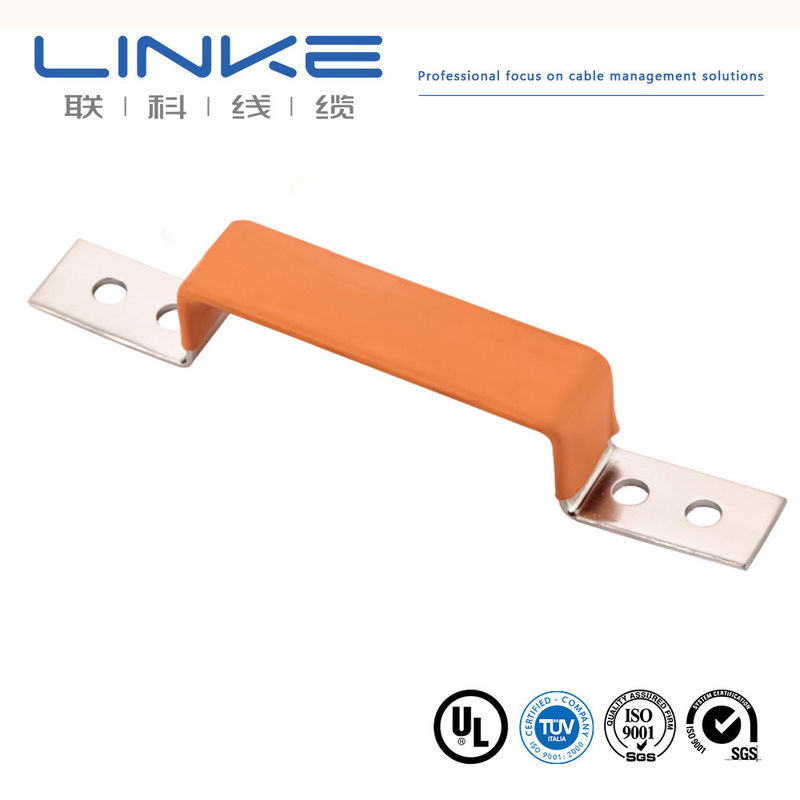

절연 구리 버스바 (진공 전기 기기용)
유연한 버스바는 구리 포일 부품을 브레이징하여 제조되며, 99.9%의 구리 함량으로 불순물이 최소화되어 뛰어난 전도성을 자랑합니다. 적층 구리 버스바는 전류 전달 표면적을 증가시킵니다.
구리 포일 두께는 0.05mm에서 0.3mm까지 다양합니다. 접촉면은 사용자 요구 사항에 따라 주석 도금 또는 은 도금이 가능합니다. 전류 용량은 1 제곱 니트 벨트당 4A의 유효 부하 전류를 기준으로 계산됩니다. 단면적이 다른 구리 도체는 매개변수가 다릅니다. 더 큰 면적은 다층으로 하거나 세트로 구성할 수 있습니다.
제품 사양
| 재질 표준 |
GB: T2 구리 (최소 99.9%)
DIN: E-Cu58 (번호: 2.0065)
EN: Cu-ETP (번호: CW004A)
ISO: Cu-ETP
UNS: C11000
JIS: C1100
BS: C101
요청 시 기타 재질 사용 가능 |
| 저항 |
0.00001Ω |
| 전도성 |
57% |
| 구리 포일 단일 레이어 두께 |
0.1/0.2/0.3/0.5/1.0mm (버스바 구조에 따라 다름)
적절한 두께를 추천해 드립니다 |
| 절연 재료 |
PVC 디핑 코팅은 뛰어난 성능을 제공합니다. 특수 형상의 버스바는 직접 코팅할 수 있으며, 여러 번 구부려도 끊어지지 않고 무결성을 유지합니다. |
| 절연 성능 |
PE와 PVC는 좋은 성능을 제공하며, PVC 디핑은 PE 열 수축 튜브보다 성능이 우수합니다. |
| 난연성/내화성 |
UL94-V-0 또는 귀하의 요구 사항에 맞게 맞춤 설정 가능 |
| 누설 테스트 |
PVC 디핑 슬리브:
- 두께 1.5mm에서 3500VDC 30초: 누설 0.025 MA
- 두께 1.8-2.0mm에서 5000VAC 30-60초: 누설 0.065 MA
작동 전압에 따라 최적의 솔루션을 권장해 드립니다 |
| 표면 도금 |
니켈, 주석 또는 은 도금 가능
도금 두께: 표준 3um ~ 12um
요청 시 맞춤 두께 가능 |
| 염수 분무 테스트 |
중성 환경: 니켈은 240시간, 은은 더 낮고, 주석은 가장 낮음 |
| 굽힘 테스트 |
15 라디안 각도로 10000번 굽힘 (파손 또는 균열 없음) |
| 온도 상승 테스트 |
유연한 버스바 단면적에 따라 다름
배송 전 요청 시 온도 상승 테스트 보고서 제공 가능 |
| 작동 온도 |
-45°C ~ +150°C |
| 구리 포일 인장 강도 |
≥500N |
| 견적 시간 |
문의 접수 후 1-3 영업일 이내 견적 제공 |
| 샘플/시험 주문 배송 시간 |
버스바 구조 및 제조 공정에 따라 5-15 영업일 |
| 품질 관리 표준 |
자동차 산업 IATF 16949 준수 |
| 친환경 인증서 |
ROHS, REACH 준수 |
제품 변형
구리 절연 옵션
- 도체: 유연한 무연 어닐링 구리선
- 절연: 구리
- 재킷 색상: 검정, 주황, 빨강, 노랑, 파랑 (단일 및 이중 절연)
- SQ MM 사이즈 (유럽식): 맞춤 가능
- AWG 사이즈 (북미식): 맞춤 가능
- 넓은 온도 범위: 맞춤 가능
실리콘 절연 옵션
- 도체: 유연한 무연 어닐링 구리선
- 절연: 실리콘
- 재킷 색상: 검정, 주황, 빨강, 노랑, 파랑 (단일 및 이중 절연)
- SQ MM 사이즈: 4 sq mm ~ 240 sq mm
- AWG 사이즈: 0AWG-10AWG
- 온도 범위: -60°C ~ 200°C
회사 소개
Linke Cable Technology Co., Ltd는 중국의 선도적인 전선 및 케이블 제조업체입니다. 10년 이상 고품질 케이블 및 맞춤형 케이블 솔루션의 R&D, 생산 및 마케팅을 전문으로 해왔습니다. 당사의 전문 분야에는 EV 충전 케이블, 의료용 케이블, 실리콘 케이블, 스프링 케이블, 편조 케이블, 토우 로브 케이블, UL 전선, 자동차 케이블 등이 있습니다.
Linke Cable에서는 엔지니어 대 엔지니어 접근 방식을 통해 고객을 위한 우수한 케이블을 개발하고, 혁신적인 솔루션을 통해 제품 품질을 향상시키고 삶을 개선합니다.
당사의 인증
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (단심, 열가소성 절연)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 및 ISO13485, TS16949
CNR - 가전 배선 자재, 압출 PVC 절연 단심, 정격 105°C, 1000V, Class I, Group A, B 또는 AB, FT1 및/또는 FT2.
압출 PVC 비통합 재킷 케이블, 정격 105°C, 1000V, Class I, Class 또는 Class I/II, Group A, B 또는 AB, FT1 및/또는 FT2.
압출 TPU 비통합 재킷 케이블, 정격 80°C, 300V, Class I, Class 또는 Class I/II, Group A, B 또는 AB, FT1 및/또는 FT2
