원래 장소:
광둥, 중국
브랜드 이름:
Linke
인증:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

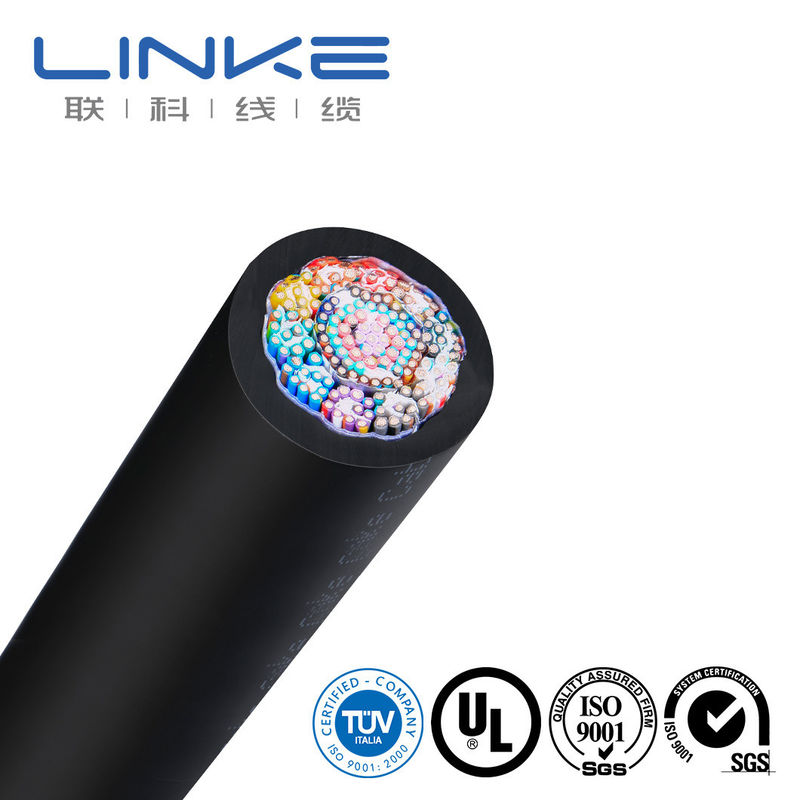

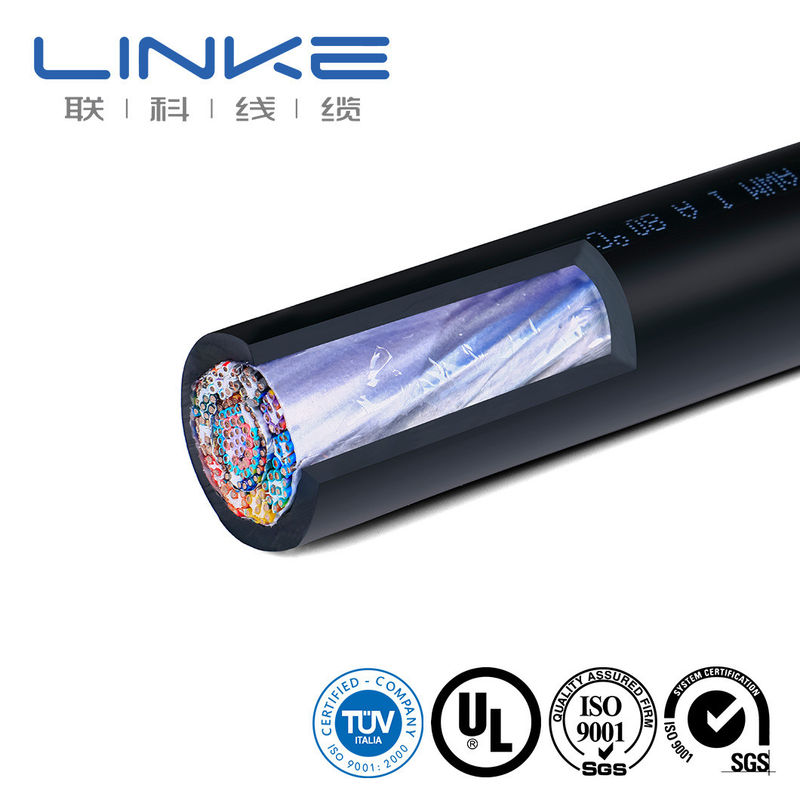

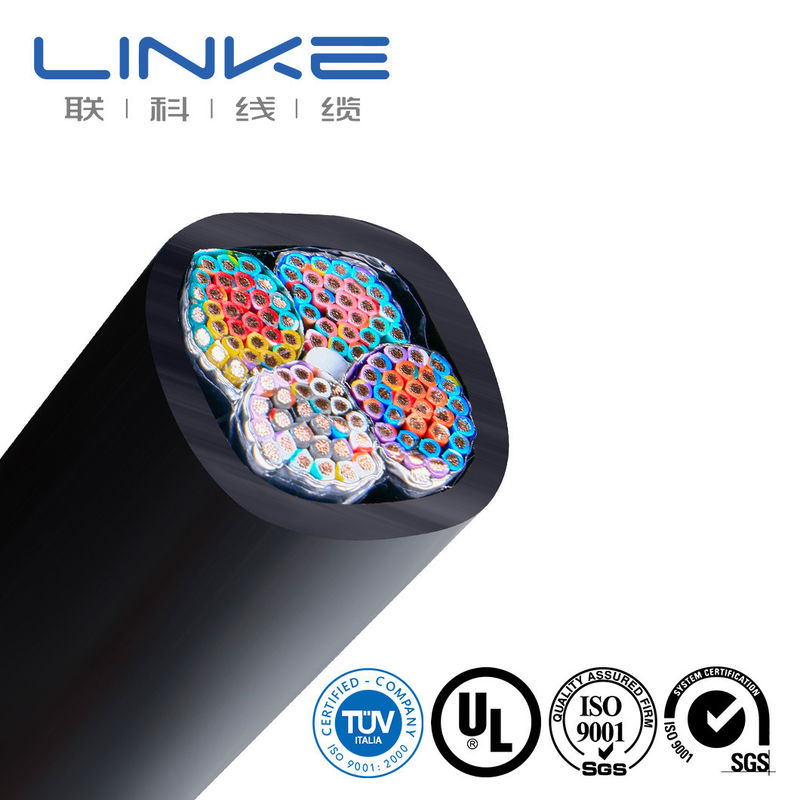

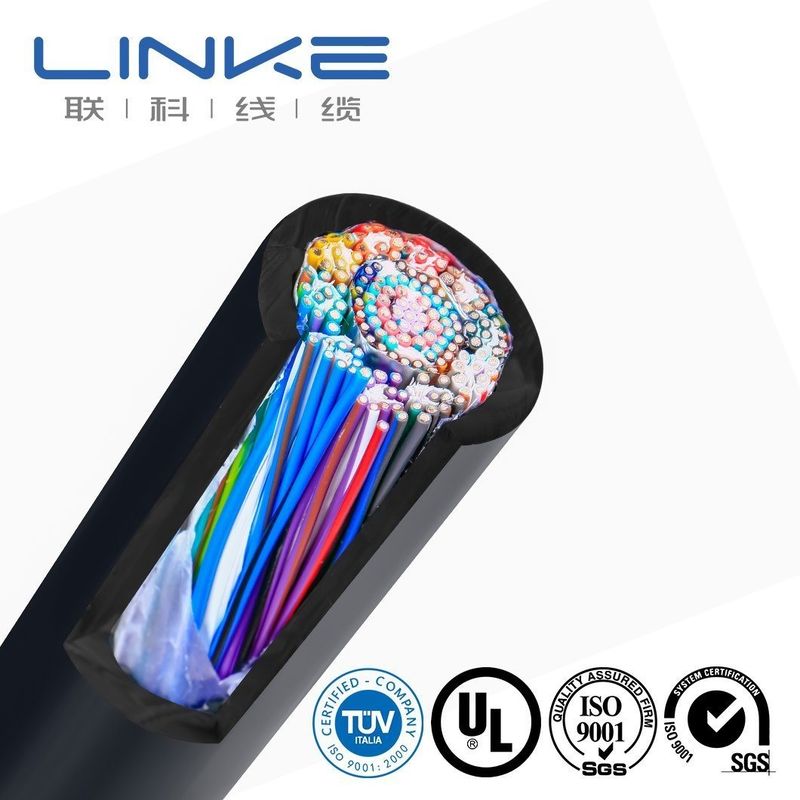

맞춤형 UL2464 고온 실리콘 전자 전원선 자동차 케이블
| 항목 | 맞춤형 UL2464 고온 실리콘 와이어 UL 전자 케이블 |
|---|---|
| 도체 | 연선 미세 주석 도금 구리선 도체 |
| 절연 | 특수 할로겐 프리 열가소성 절연 |
| 외부 피복 | 특수 할로겐 프리 열가소성 피복 |
| 코어 수 | 다심 (고객 요구 사항에 따라) |
| 정격 전압 | Uo/U 300 V |
| 온도 | 80 ºC |
| 색상 | 선택 사항 |
| 응용 분야 | 본 제품은 주로 전자 장비의 내부 및 외부 배선에 적합합니다. 고밀도 및 고전도성 메쉬 차폐층은 강력한 간섭 방지 능력을 보장합니다. 이 케이블은 측정, 검사 및 제어 와이어뿐만 아니라 장비 세트, 난방, 에어컨 시스템, 냉동 장비, 사무 자동화 장비 및 데이터 처리에도 사용할 수 있습니다. |
| 코어 A | 도체: 주석 도금 연선 19/0.16 ±0.003mmx7C 절연: PVC-001 (다양한 색상) 케이블 구성-1: (코어 A) 랩: 발포 PP 테이프 W=6mm, &=0.080mmx1C (팬시 랩) |
|---|---|
| 코어 B | 도체: 주석 도금 연선 19/0.20±0.003mmx11C 절연: PVC-001 (다양한 색상) |
| 코어 C | 도체: 주석 도금 연선 19/0.16±0.003mmx18C 절연: PVC-001 (다양한 색상) |
| 케이블 구성-2 | (코어 A+B+C) 충진: 10000D 난연 PP 로프 x 3C 랩: 발포 PP 테이프 W=6mm, &=0.080mmx1C (팬시 랩) |
| 코어 D | 도체: 주석 도금 연선 19/0.16±0.003mmx24C 절연: PVC-001 (다양한 색상) |

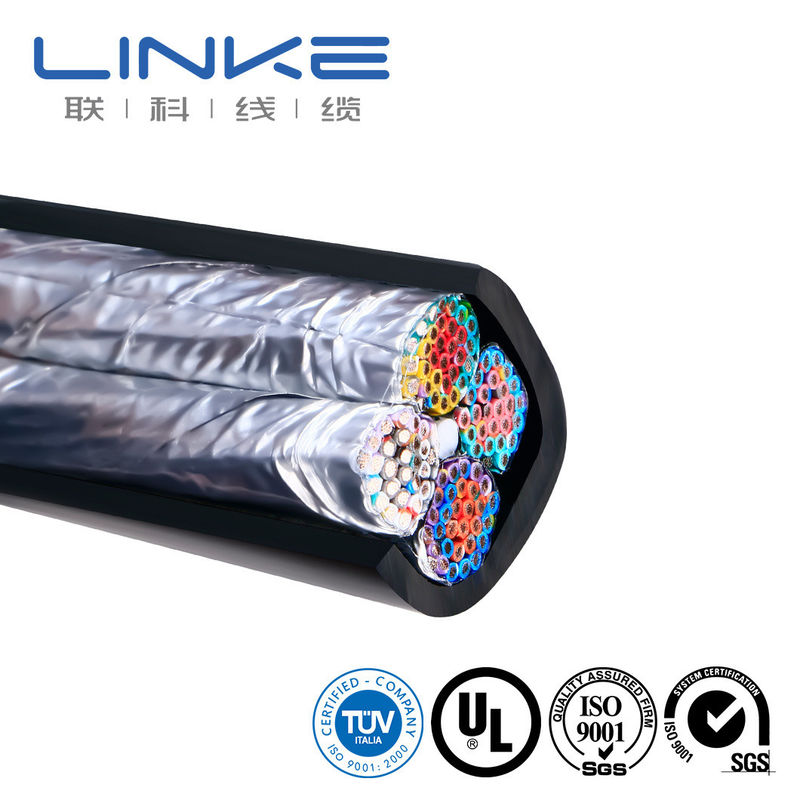

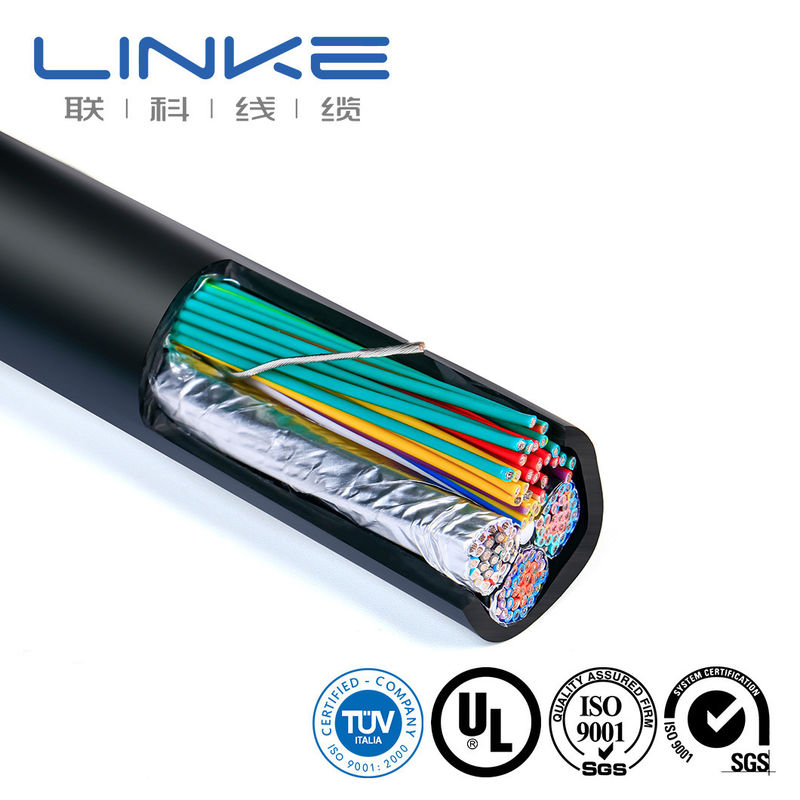

| 케이블 구성-3 | (코어 A+B+C+D) 충진: 10000D 난연 PP 로프 x2C 랩: 투명 마일라 W=42mm, &=0.025mmx1C 접지: 주석 도금 연선 19/0.20±0.003mmx1C (마일라와 알루미늄 호일 사이 접지) 랩: 은색 편면 AL W=45mm, &=0.035mmx1C (AL 면 안쪽) |
| 코어 E | 도체: 주석 도금 연선 19/0.20±0.003mmx2C*10 세트 절연: PVC-001 (다양한 색상) |
| 코어 G | 도체: 주석 도금 연선 19/0.16±0.003mmx8C*10 세트 절연: PVC-001 (다양한 색상) |
| 최대 도체 저항 옴/km | 59.4(22AWG) 36.7(20AWG) |
|---|---|
| 내전압 AC kv/min | 2.00 |
| 최소 절연 저항 M 옴/km | 10.00 |
| 스파크 테스트 (AC) kv | 3.00 |
전선 및 케이블 제조업체 Linke Cable Technology Co., Ltd는 중국의 선도적인 케이블 공급업체입니다. 지난 10년 이상 Linke Cable은 전선 및 케이블의 R&D, 생산 및 마케팅에 집중해 왔습니다. Linke는 전 세계 모든 고객에게 다양한 케이블 및 맞춤형 케이블 솔루션을 제공합니다. EV 충전 케이블, 의료용 케이블, 실리콘 케이블, 스프링 케이블, 편조 케이블, 토우로브 케이블, UL 와이어, 자동차 케이블 등에 특화되어 있습니다.
Linke 케이블에서는 더 나은 케이블을 시장에 공급하는 더 나은 방법이 있다고 믿습니다. 엔지니어 대 엔지니어 접근 방식을 사용하여 고객을 위한 더 나은 케이블을 개발하고 삶의 질을 향상시킵니다.
| 브랜드 | LINKE | 단면적 (mm²) | 0.01-500mm² |
| 와이어 게이지 (AWG) | [예: 24AWG, 28AWG] | 도체 | 주석 도금 구리 / 베어 구리, 고객 요구 사항에 따라 |
| 절연 재료 | PVC/TPU/실리콘 고무/PE/PP/XLPE/나일론/기타 | 재킷 재료 | [PVC/PU/고무/편조/등] |
| 인증 | RoHS/REACH/UL/CE/IP68/등 | 맞춤 길이 | [예: 1m, 3ft, 5m ±5% 허용 오차] |
| 케이블 유형 | [의료/전원/오디오/동축/전기/자동차/에너지 저장//등] | 차폐 | [차폐/비차폐/편조 차폐] |
| 임피던스 | [예: 75Ω (동축 케이블의 경우)] | 인쇄/로고 | [텍스트/라벨/로고, 최대 20자] |
| 굽힘 반경 | [예: ≥5× 케이블 직경] | 전류 정격 | [예: 5A] |
| 전압 정격 | [예: 30V AC/DC] | 커넥터 재질 | [금도금/니켈 도금/황동/등] |
| 커넥터 | [예: USB Type-C, 3.5mm 잭, RJ45] | 재킷 | XLPE 또는 PE 또는 PVC 고무 |
| 배송 시간 | 주문 확인 후 7-14일 | 색상 | [검정/흰색/빨강/맞춤 팬톤/등] |
| 온도 | 마이너스 70°C ~ 350°C (-70°C ~ 350°C) | 포장 | 롤/박스/플레이트/맞춤 |
| 지원 서비스 | multicolumn {3}{l}{정밀 절단, 러그 압착 및 설치 (재질 지정, 예: 구리/니켈 도금)를 포함한 맞춤형 케이블, 엔드 투 엔드 솔루션} |
독립 실험실•완전한 테스트 장비•전체 품질 관리
우수한 품질과 안정적인 성능을 보장하기 위해 엄격한 기준으로 모든 제품을 테스트합니다.
|
번호 |
테스트 항목 |
테스트 조건 |
테스트 요구 사항 |
테스트 데이터 |
결과 |
|
1 |
구조 검사 |
1. 와이어 크기 표 준수 2. 최소 두께 ≥ 평균 두께의 80% |
와이어 크기 표 준수 |
테스트 기록 참조 |
합격 |
|
2 |
열 충격 |
샘플을 지정된 크기의 철봉에 감아 노화 오븐에 지정된 온도에서 1시간 동안 넣고, 샘플을 실온에서 최소 30분 동안 식힌 후 샘플을 관찰합니다. |
샘플 표면에 균열 없음 |
균열 없음 |
합격 |
|
3 |
열 변형 |
1. 샘플 두께 측정 (측정 위치 표시) 2. 샘플과 테스트 고정구를 지정된 온도에서 1시간 동안 노화 오븐에서 예열 3. 샘플을 테스트 고정구의 압력 기둥 아래에 1시간 동안 놓습니다. 4. 실온에서 샘플 두께를 동일한 위치에서 다시 측정합니다. |
1. 샘플이 압력 기둥에 의해 균열되거나 도체가 노출되지 않아야 합니다. 2. 두께 감소 ≤ 50% |
테스트 기록 참조 |
합격 |
|
4 |
FT2 |
표준 불꽃을 125mm 높이에서 한 번 적용합니다. |
1. 불꽃이 길이를 따라 전파되지 않아야 합니다. 2. 불꽃이 주변 가연성 물질로 번지지 않아야 합니다. |
테스트 기록 참조 |
합격 |
|
5 |
노화 |
1. 200mm 길이의 피복 5개 채취 2. 시편을 158°C 노화 오븐에 168시간 동안 넣습니다. 3. 시편을 꺼낸 후 실온 23±5°C에서 16시간 동안 놓은 다음 신장률 및 인장 강도를 테스트합니다. |
1. 노화 전 신장률 ≥ 300%, 노화 후 신장률 ≥ 노화 전 신장률의 80% 2. 노화 전 인장 강도 > 1.41kg/mm², 노화 후 인장 강도 ≥ 노화 전 인장 강도의 80% |
테스트 기록 참조 |
합격 |
|
6 |
냉간 벤딩 |
샘플을 지정된 온도에서 저온 상자에 4시간 동안 보관하고, 지정된 크기의 철봉에 지정된 횟수만큼 샘플을 감습니다. 저온 상자에서 샘플을 꺼낸 후 30초 이내에 감기를 완료합니다. |
샘플 표면에 균열 없음 |
균열 없음 |
합격 |
|
7 |
도체 저항 |
DC 저항계로 1미터 코어 도체의 저항을 측정합니다. |
20°C에서 8AWG의 저항 ≤ 2.23Ω/km |
테스트 기록 참조 |
합격 |
Linke cable technology (DongGuan) Co. Ltd.는 R&D에 집중하고
케이블 및 와이어, 특히
다양한 산업 고객에게 전문적인 솔루션을 제공합니다. 다음을 포함합니다:
휴머노이드 로봇 케이블,
AI 전원 케이블/데이터 케이블,
반도체 케이블/산업 자동화 케이블,
센서 케이블,
신에너지 케이블,
의료 미용 와이어,
UL 와이어 케이블,
Linke Cable은 다양한 제품 개발 능력과 기술 능력을 갖추고 있어 다양한
고객의 요구를 지원합니다. 다음 제품 승인을 받았습니다: UL 758,CCC,RoHs,REACH,CE; 우리는
다음 품질 경영 시스템을 획득했습니다:ISO 9001-2015(모든 제품); ISO 13485
(의료 기기 및 장비),IATF 16949(자동차 산업)
저희는 전문 제조업체입니다. 처음부터 끝까지 귀하의 주문을 제어할 수 있습니다. 방문을 환영합니다. 심천에서 픽업해 드리겠습니다.
샘플은 무료입니다. 신규 고객은 택배 비용을 지불해야 합니다.
일반적으로 100m입니다. 그러나 케이블은 매우 무겁습니다. 높은 운임을 피하기 위해 적절한 수량을 주문하는 것이 좋습니다. 해상 운송이 가장 좋습니다.
수량에 따라 다릅니다. 할인을 해드리고 운임을 부담해 드릴 수 있습니다. 친절하게 저희에게 연락하십시오.
네, 귀사의 이름을 인쇄할 수 있으며, 귀사를 홍보하기 위해 품질 카드를 맞춤 제작할 수도 있습니다.
