원래 장소:
광둥, 중국
브랜드 이름:
linkecable
인증:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
선도자: 광 구리/연금 구리
테이프: 폴리에스터 테이프/알루미늄 필름
넥타이: 캔된 구리
단열/회막: XLPE/XLPO (황황색)
가명 온도 (°C): -40°C~125°C/150°C
정압 (V): AC/DC: 600/900v, 1000/1500V
단기 노화: QC/T 1037에 따라 240h
장기 노화: QC/T 1037에 따라 3000h
저항 전압: 2.1kV/1min. (600/900v), 3.5kV/1min. (1000/1500v)
찢기 저항: > 20N/mm
최소 굽기 반지름: 5D (OD ≤ 20mm), 6D (OD > 20mm)
환경 요구 사항: RoHS & REACH
참고: 위의 제품 사양, 차원 및 구조는 기술적인 변화로 인해 변경될 수 있습니다.
고객 요구에 따라 유사한 사양을 설계하고 제조 할 수 있습니다.

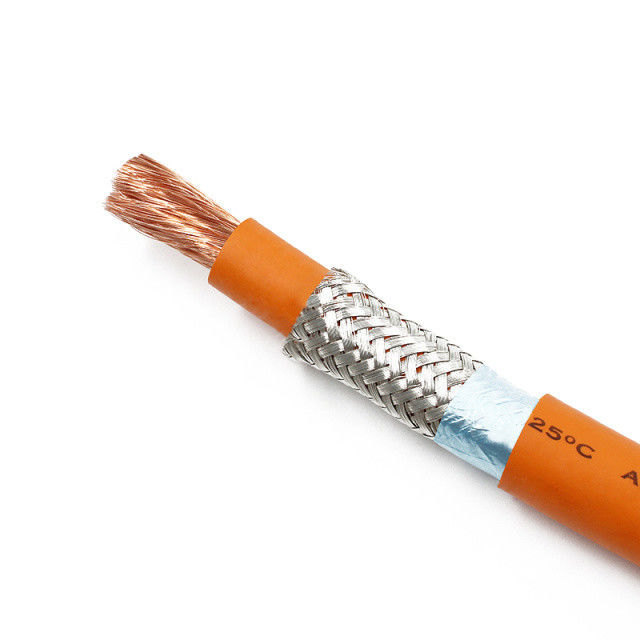

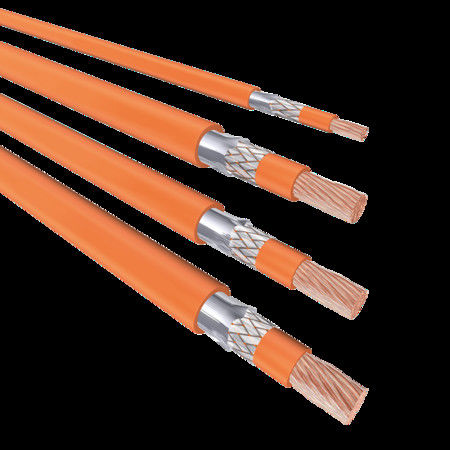

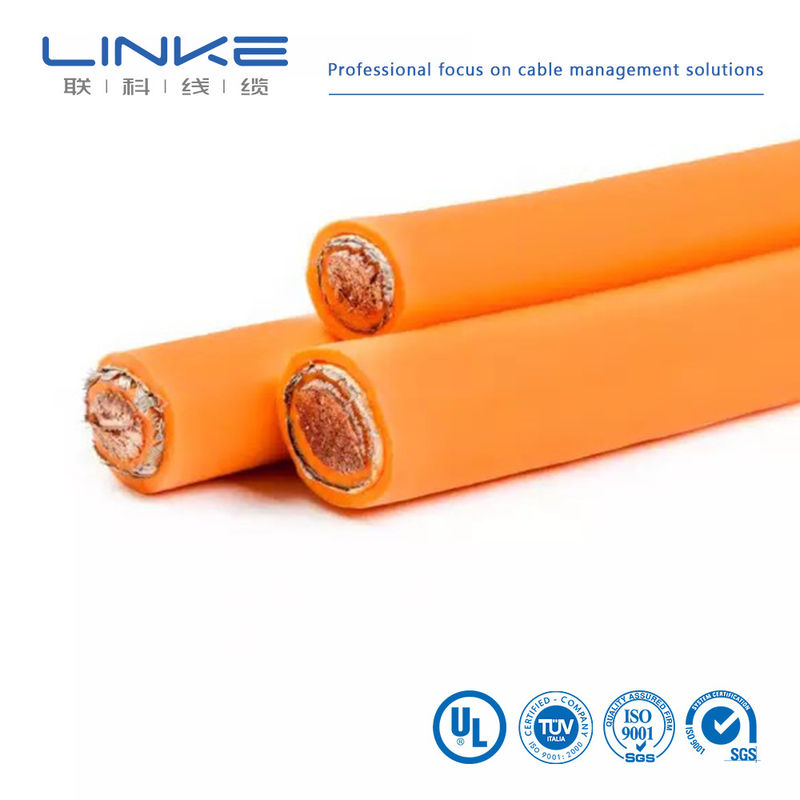

| XLPE 보호 고전압 구리 코어 케이블 매개 변수 | ||||||
| 제품 시리즈 | 케이블 사양 (mm2) | 최대 전도기 저항 (m Ω/m 20 °C에서) | 가등전압 (AC/DC) | 피출량이 끊어졌어 Ref (A) | 전체 외부 지름 Ref (mm) |
온도 저항력 |
| EV 보호 케이블 | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 6.0 | -40°C~125°C/150°C |
| EV 보호 케이블 | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 6.8 | -40°C~125°C/150°C |
| EV 보호 케이블 | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 8.0 | -40°C~125°C/150°C |
| EV 보호 케이블 | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 9.5 | -40°C~125°C/150°C |
| EV 보호 케이블 | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 11.2 | -40°C~125°C/150°C |
| EV 보호 케이블 | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 13.5 | -40°C~125°C/150°C |
| EV 보호 케이블 | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 14.5 | -40°C~125°C/150°C |
| EV 보호 케이블 | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 17.5 | -40°C~125°C/150°C |
| EV 보호 케이블 | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 19.5 | -40°C~125°C/150°C |
| EV 보호 케이블 | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 21.8 | -40°C~125°C/150°C |
| EV 보호 케이블 | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 24.5 | -40°C~125°C/150°C |
선도자: 광 구리/연금 구리
단열: XLPE 또는 XLPO (오렌지색)
가명 온도: -40°C~125/150°C
정압: AC/DC: 600/900V, 1000/1500V
연소 시험: 70S에서 불은 꺼집니다. 적어도 50mm를 불에 태우지 않도록 유지합니다.
저항 전압: 1.0kV/30min. 5.0kV/5min. (600/900v), 1.0kV/30min. 5.0kV/5min.
계속 8.0kV (1000/1500V) 로 상승;
오일 저항: IRM902, IRM903, 각 20시간 동안 가솔린, OD≤15%의 변동, 균열이 없습니다.
찢기 저항:> 20N/mm
최소 굽기 반지름: 5D (OD ≤ 20mm), 6D (OD > 20mm)
환경 요구 사항: RoHS & REACH
케이블 사용 환경:
케이블이 보관되는 창고에는 단열을 손상시키는 유해 가스 가스가 없어야 합니다.
정상 사용 중에는 산, 알칼리와 접촉하는 것이 엄격히 금지됩니다.
야외 또는 노출 된 환경에서 사용하지 마십시오.
유선 및 케이블 표준의 요구 사항을 충족하지 않는 온도 조건에서
참고: 위의 제품 사양, 차원 및 구조는 기술적인 변화로 인해 변경될 수 있습니다.
고객 요구에 따라 유사한 사양을 설계하고 제조 할 수 있습니다.
|

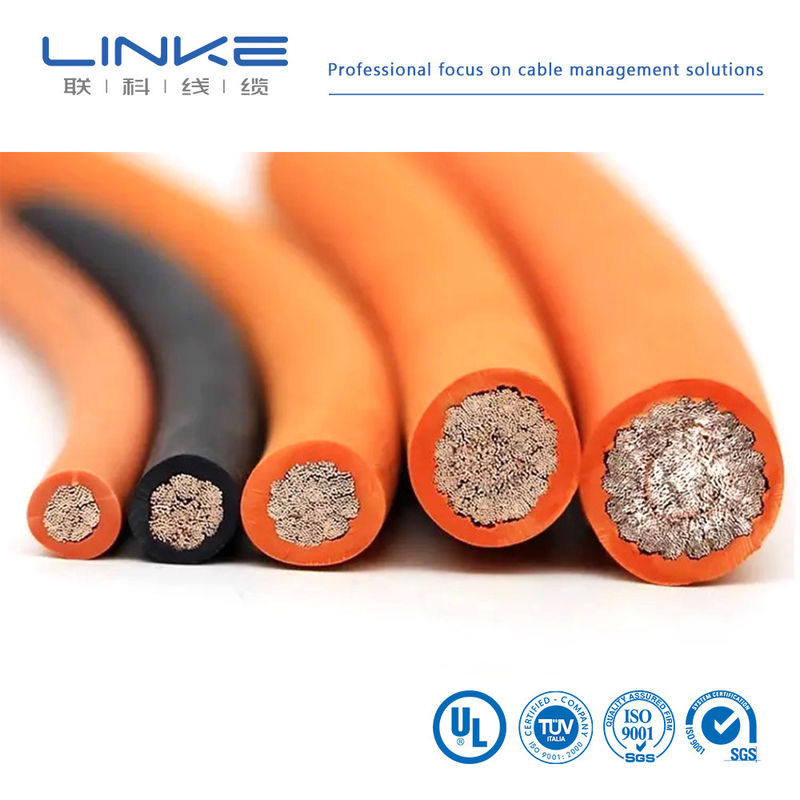

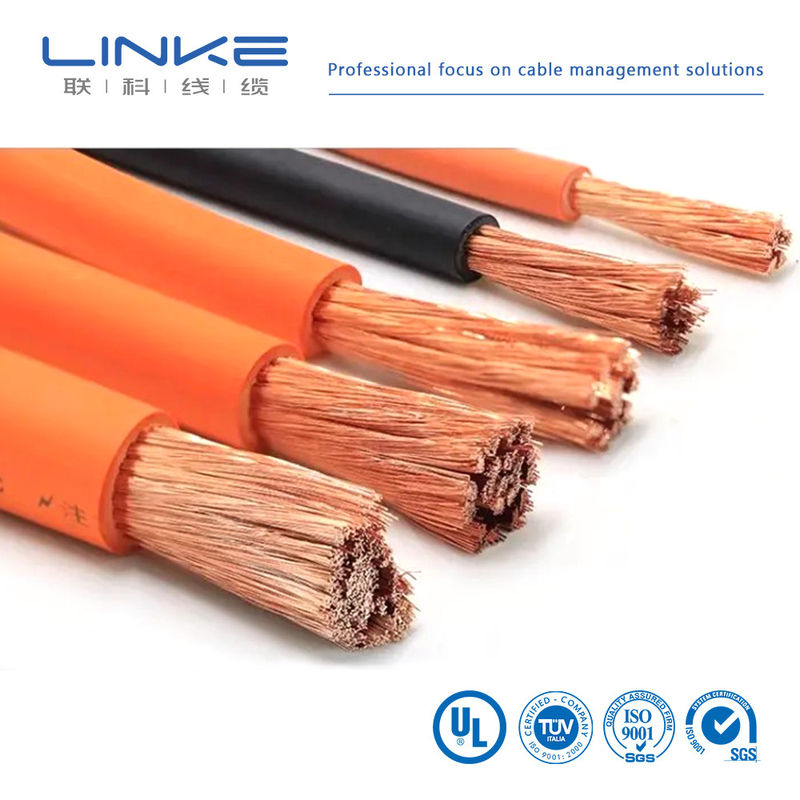

XLPE미보호된 고전압 구리 코어 케이블 매개 변수
|
||||||
| 제품 시리즈 | 케이블 사양 (mm2) | 최대 전도기 저항 (m Ω/m 20 °C에서) | 가등전압 (AC/DC) | 피출량이 끊어졌어 Ref (A) | 전체 외부 지름 Ref (mm) |
온도 저항력 |
| 비보호형 전기 케이블 | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 3.70 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 4.50 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 5.00 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 6.50 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 8.30 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 10.20 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 11.50 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 13.50 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 15.50 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 17.50 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 19.50 | -40°C~125°C/150°C |
선도자: 광 구리/연금 구리
단열: 실리콘 고무 (오렌지색)
가명 온도: -40°C~175/200°C
정압: AC/DC: 600/900V, 1000/1500V
연소 시험: 70S에서 불은 꺼집니다. 적어도 50mm를 불에 태우지 않도록 유지합니다.
전압: 1.0kV/30min. 5.0kV/5min. (600/900v) 1.OkV/30min. 5.0kV/5min로 상승.
계속 8.0kV까지 올립니다 ((1000/1500v)
오일 저항: IRM902, IRM903, 각 20 시간 동안 가솔린, OD ≤15%의 변동, 균열이 없습니다
찢기 저항:> 15N/mm
최소 굽기 반지름: 5D (OD ≤ 20mm), 6D (OD > 20mm)
환경 요구 사항: RoHS & REACH
케이블 사용 환경
케이블이 보관되는 창고에는 단열을 손상시키는 유해 가스 가스가 없어야 합니다.
정상 사용 중에는 산, 알칼리와 접촉하는 것이 엄격히 금지됩니다.
야외 또는 노출 된 환경에서 사용하지 마십시오.
유선 및 케이블 표준의 요구 사항을 충족하지 않는 온도 조건에서
참고: 위의 제품 사양, 차원 및 구조는 기술적인 변화로 인해 변경될 수 있습니다.
고객 요구에 따라 유사한 사양을 설계하고 제조 할 수 있습니다.
실리콘 고전압 구리 케이블 매개 변수 |
||||||
| 제품 시리즈 | 케이블 사양 (mm2) | 최대 전도기 저항 (m Ω/m 20 °C에서) | 가등전압 (AC/DC) | 피출량이 끊어졌어 Ref (A) | 전체 외부 지름 Ref (mm) |
온도 저항력 |
| 비보호형 전기 케이블 | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 3.70 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 4.50 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 5.00 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 6.50 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 8.30 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 10.20 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 11.50 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 13.50 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 15.50 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 17.50 | -40°C~125°C/150°C |
| 비보호형 전기 케이블 | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 19.50 | -40°C~125°C/150°C |
실리콘 고전압 구리 케이블 매개 변수
선도자: 광 구리/연금 구리
포장 테이프: 알루미늄 필름
넥타이: 캔된 구리
단열/건반: 실리콘 고무 (오렌지)
명명 온도: -40°C~175/200°C
가등전압: AC/DC 600/900v, 1000/1500v
연소 시험: 70S에서 불은 꺼집니다. 적어도 50mm를 불에 태우지 않도록 유지합니다.
전압:: 1.0kV/30min. 5.0kV/5min. ((600/900v) 1.0kV/30min. 5.0kV/5min.
계속 8.0kV (1000/1500V) 로 상승
오일 저항: IRM902, IRM90, 각 20 시간 동안 가솔린, 변동 OD≤15%, 균열이 없습니다
찢기 저항:> 15N/mm
최소 굽기 반지름: 5D (OD≤20mm), 6D (OD>20mm)
환경 요구 사항: RoHS & REACH
실리콘 고전압 구리 케이블 매개 변수 |
||||||
| 제품 시리즈 | 케이블 사양 (mm2) | 최대 전도기 저항 (m Ω/m 20 °C에서) | 가등전압 (AC/DC) | 피출량이 끊어졌어 Ref (A) | 전체 외부 지름 Ref (mm) |
온도 저항력 |
| EV 보호 케이블 | 2.5 | 7.60 | 600V/900V 1000V11500V | 30 | 6.0 | -40°C~125°C/150°C |
| EV 보호 케이블 | 4 | 4.71 | 600V/900V 1000V1500V | 40 | 6.8 | -40°C~125°C/150°C |
| EV 보호 케이블 | 6 | 3.14 | 600V/900V 1000V/1500V | 52 | 8.0 | -40°C~125°C/150°C |
| EV 보호 케이블 | 10 | 1.82 | 600V/900V 1000V/1500V | 75 | 9.5 | -40°C~125°C/150°C |
| EV 보호 케이블 | 16 | 1.16 | 600V/900V 1000V/1500V | 100 | 11.2 | -40°C~125°C/150°C |
| EV 보호 케이블 | 25 | 0.743 | 600V/900V 1000V/1500V | 125 | 13.5 | -40°C~125°C/150°C |
| EV 보호 케이블 | 35 | 0.527 | 600V/900V 1000V1500V | 165 | 14.5 | -40°C~125°C/150°C |
| EV 보호 케이블 | 50 | 0.368 | 600V/900V 1000V/1500V | 215 | 17.5 | -40°C~125°C/150°C |
| EV 보호 케이블 | 70 | 0.259 | 600V/900V 1000V/1500V | 260 | 19.5 | -40°C~125°C/150°C |
| EV 보호 케이블 | 95 | 0.196 | 600V/900V 1000V11500V | 320 | 21.8 | -40°C~125°C/150°C |
| EV 보호 케이블 | 120 | 0.153 | 600V/900V 1000V/1500V | 370 | 24.5 | -40°C~125°C/150°C |
