원래 장소:
광둥, 중국
브랜드 이름:
Linke
인증:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

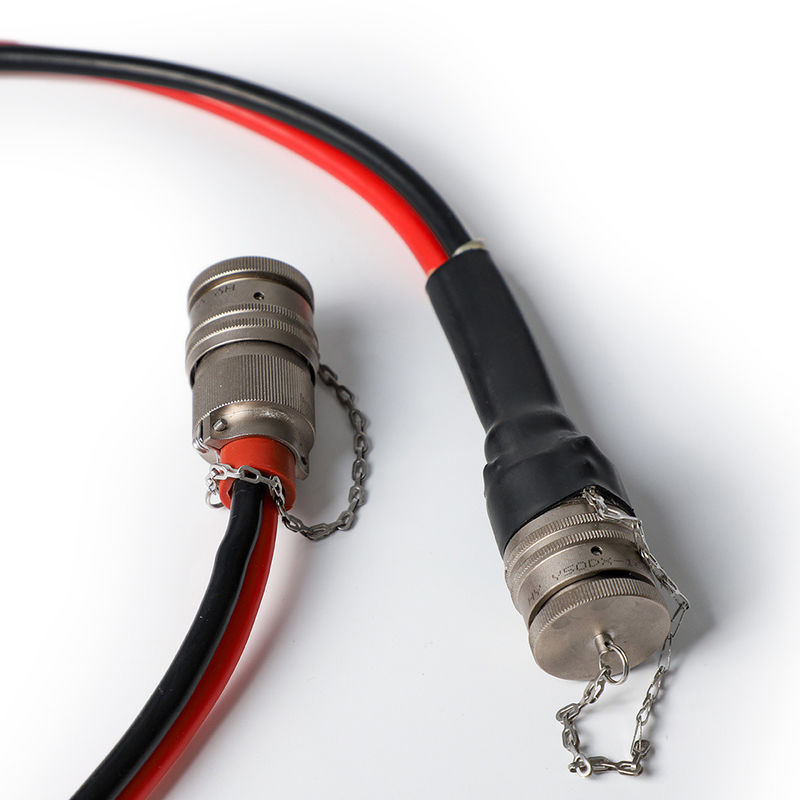

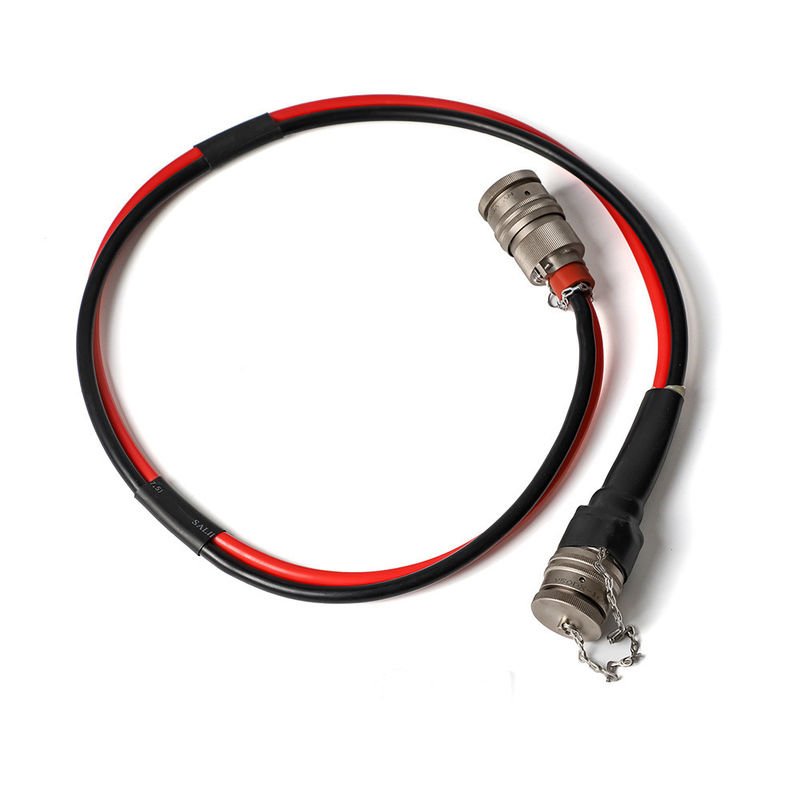

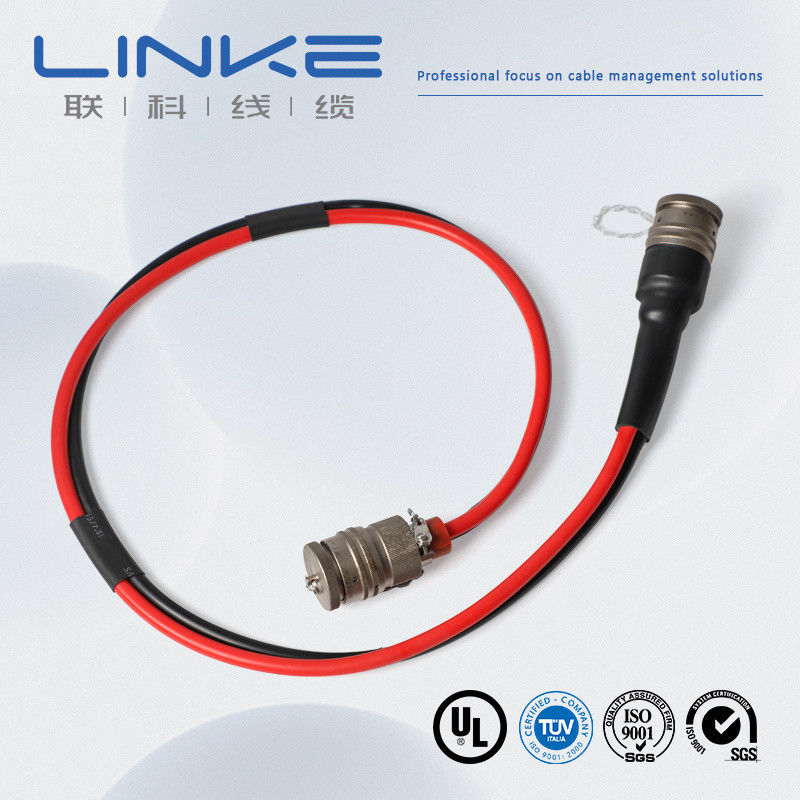

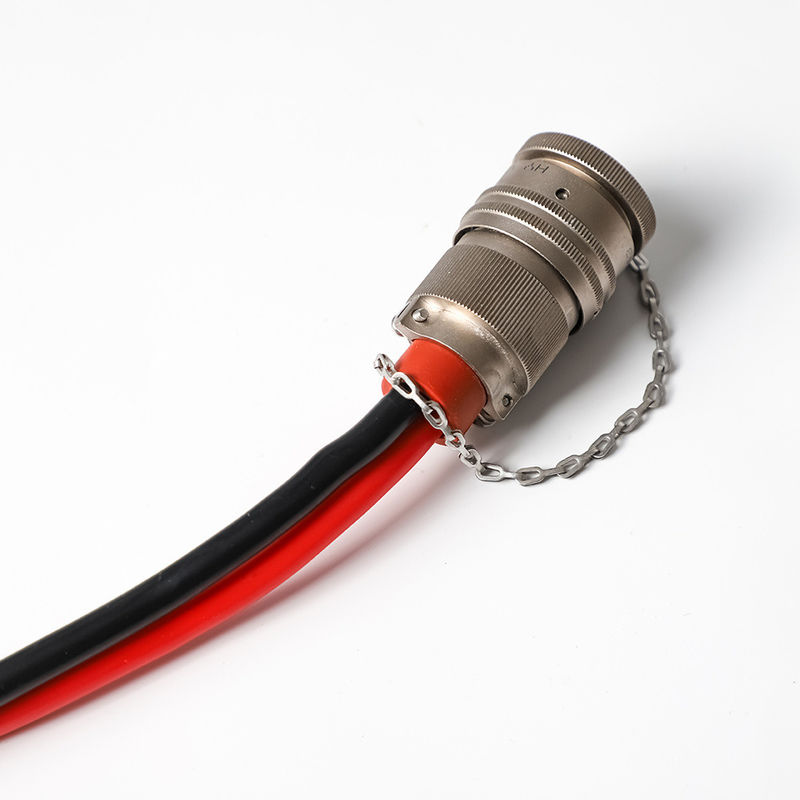

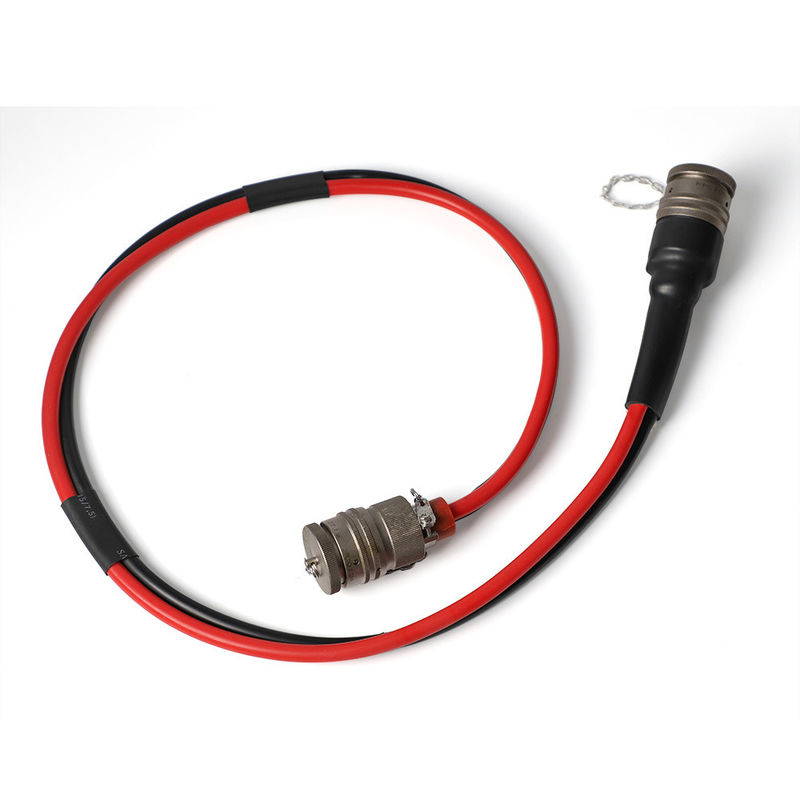

전기차 충전 애플리케이션에서 안정적인 전력 전송을 위해 설계된 고성능 EV 충전 케이블 어셈블리.
| 사양 | 케이블 이름 | EV 케이블 |
|---|---|---|
| 케이블 사양 | 2C*80mm²+1C*25mm²+1C*4mm²+(3C*0.75mm²)(P2)+(7C*0.75mm²) | |
| RoHS 준수 | 예 | |
| 항목 | 재질 | 크기 | 외경(참고) |
|---|---|---|---|
| A: 2C*80mm² | 베어 구리 연선 | 2580/0.20 ±0.008mm | 12.40±0.25mm |
| B: 1C*25mm² | 베어 구리 연선 | 798/0.20 ±0.008mm | 7.00±0.20mm |
| C: 1C*4mm² | 베어 구리 연선 | 224/0.15±0.008mm +10/1#틴셀+1000D 케블라 | 2.70±0.15mm |
| D: (3C*0.75mm²)(P2) | 베어 구리 연선 | 40/0.15±0.008mm+10/0.19mm틴셀+200DKevlar | 1.40±0.10mm |
| E: (7C*0.75mm²) | 베어 구리 연선 | 40/0.15±0.008mm+10/0.19mm틴셀+200D 케블라 | 1.40±0.10mm |
| 재질 | 최소 평균 두께 | 최소 두께(모든 지점) | 외경 |
|---|---|---|---|
| 열가소성 수지(EF2585,85±3A) | 1.60mm | 1.34mm | 15.60±0.40mm |
| 매개변수 | 값 |
|---|---|
| 정격 전압 | DC 1000V |
| 정격 온도 | 재킷 -40~90ºC, 절연 -40~125ºC |
| 최대 도체 저항(20ºC) | A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km |
| 절연 내전압 | AC 2.5kV/5분, 누설 전류 ≤5mA |
| 완성된 케이블 내전압 | AC 3.5kV/15분, 누설 전류 ≤5mA |
| 최소 절연 저항(20ºC) | 500MΩ.km |
| 속성 | 값 |
|---|---|
| 인장 강도 | ≥20MPa |
| 신장률 | ≥300% |
| 최소 굽힘 반경 | 6*OD |
| 내마모성 | ≥2000 회 |
| 브랜드 | LINKE | 단면적(mm²) | 0.01-500mm² |
| 와이어 게이지(AWG) | [예: 24AWG, 28AWG] | 도체 | 주석 도금 구리/베어 구리, 고객 요구 사항에 따라 |
| 절연 재료 | PVC/TPU/실리콘 고무/PE/PP/XLPE/나일론/기타 | 재킷 재료 | [PVC/PU/고무/편조/등] |
| 인증 | RoHS/REACH/UL/CE/IP68/등 | 맞춤 길이 | [예: 1m, 3피트, 5m ±5% 허용 오차] |
| 케이블 유형 | [의료/전력/오디오/동축/전기/자동차/에너지 저장//등] | 차폐 | [차폐/비차폐/편조 차폐] |
| 임피던스 | [예: 75Ω (동축 케이블의 경우)] | 인쇄/로고 | [텍스트/라벨/로고, 최대 20자] |
| 굽힘 반경 | [예: ≥5* 케이블 직경] | 전류 정격 | [예: 5A] |
| 전압 정격 | [예: 30V AC/DC] | 커넥터 재질 | [금도금/니켈 도금/황동/등] |
| 커넥터 | [예: USB Type-C, 3.5mm 잭, RJ45] | 재킷 | XLPE 또는 PE 또는 PVC 고무 |
| 배송 시간 | 주문 확인 후 7-14일 | 색상 | [검정/흰색/빨강/맞춤 팬톤/등] |
| 온도 | 영하 70℃ ~ 영상 350℃(-70℃ ~ 350℃) | 포장 | 롤/상자/판/맞춤 |
| 지원 서비스 | 맞춤 케이블, 엔드 투 엔드 솔루션, 정밀 절단, 압착 및 러그 설치 포함(재질 지정, 예: 구리/니켈 도금) | ||
저희는 전문 제조업체입니다. 처음부터 끝까지 주문을 관리할 수 있습니다. 저희를 방문해 주셔서 감사합니다. 선전에서 픽업해 드리겠습니다.
샘플은 무료입니다. 신규 고객은 택배 비용을 지불해야 합니다.
일반적으로 100m입니다. 그러나 케이블이 매우 무겁습니다. 높은 운임을 피하기 위해 적절한 수량을 주문하는 것이 좋습니다. 해상 운송이 가장 좋은 옵션입니다.
수량에 따라 다릅니다. 할인을 해드리고 운임을 부담해 드릴 수 있습니다. 저희에게 연락해 주십시오.
예, 귀사의 이름을 인쇄하고 회사를 홍보하기 위해 품질 카드를 맞춤 제작할 수도 있습니다.
문의사항을 직접 저희에게 보내세요
