원래 장소:
광둥, 중국
브랜드 이름:
Linke
인증:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
16A 32A 타입 2 전기 자동차 EV 충전 케이블 TUV & UL
참조 표준 : UL 2263
UL No. : E364879
|

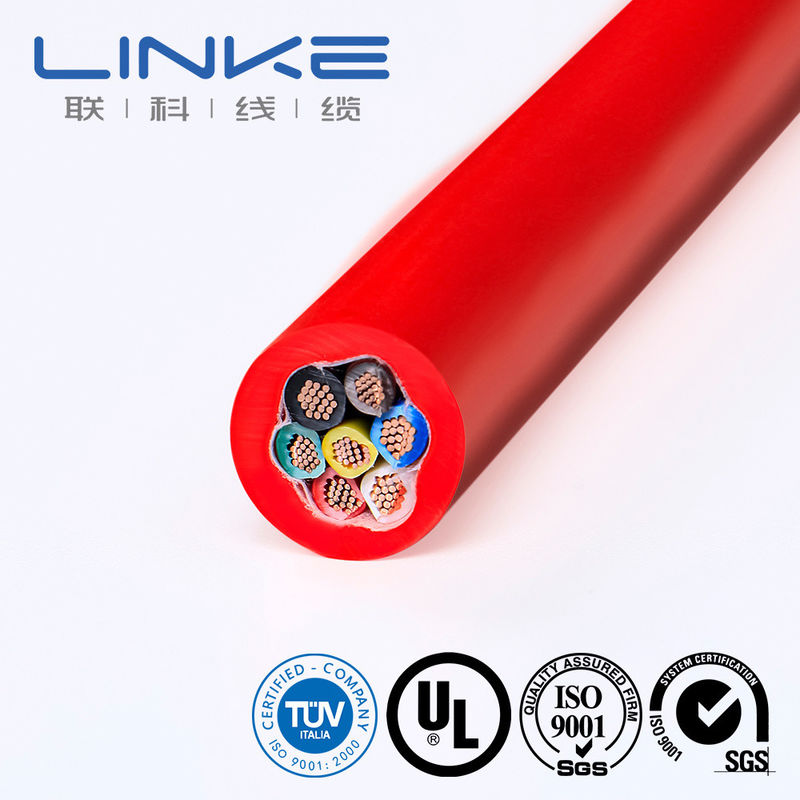

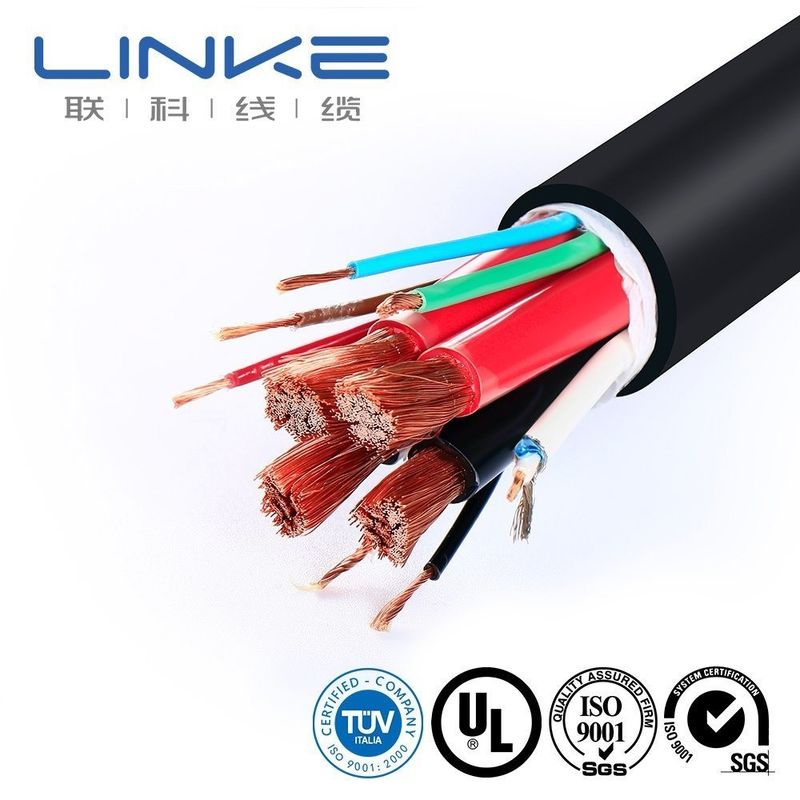

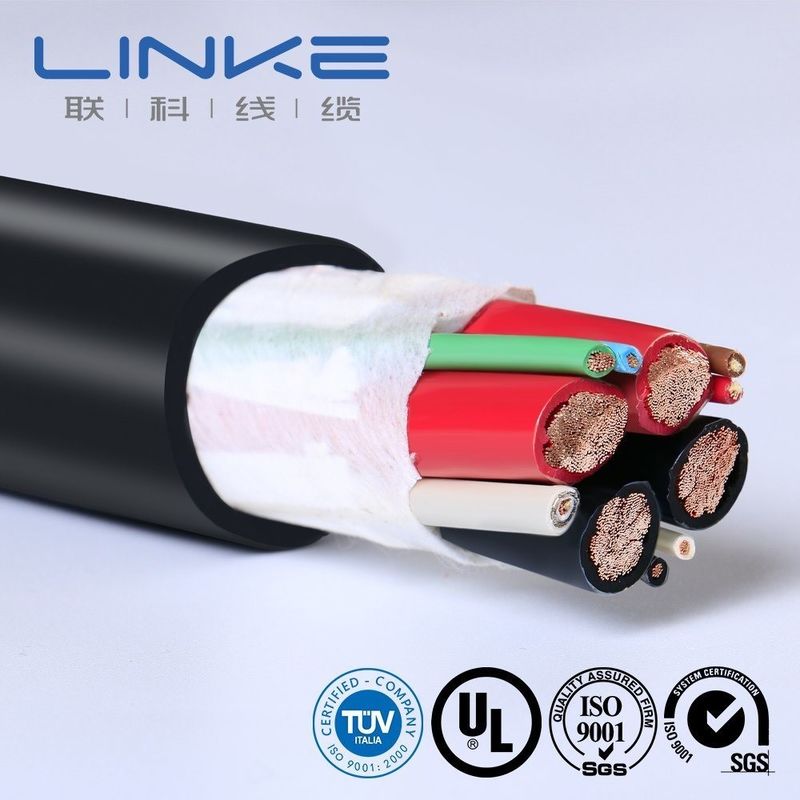

건설 |
특징 |
|
1. 전도체 |
정격 온도 :-50 ℃ 105 5 |
|
재료 : 베어 구리 |
정격 전압 : 1000V |
|
2. 산화 |
도체 저항 (20 ° C) : 8AWG≤2.23Ω/km; 10awg≤3.51Ω/km; 16awg≤14.1Ω/km;테스트 방법은 UL 2556을 준수합니다 |
|
재료 : TPE |
15°C 단열 저항:8awg 더 34Ω.m; 10awg 더 34Ω.m; 16awg 더 45Ω.m;테스트 방법은 UL 2556을 준수합니다 |
|
기음올로: 검은 색, 빨간색, 녹색/노란색 또는 기타 |
유전체 전압 :4.0KVAC/1 분(8AWG), 3.0kv AC/1 분(10awg), 2.0kv ac/1 분(16AWG). 고장 없음.테스트 방법은 UL 2556을 준수합니다 |
|
3. 필러 |
굽힘 반경 최소: ≥6od. |
|
재료 : 면사 |
뜨거운 충격 : 150 0/1h 균열 없음 테스트 방법 UL 2556을 준수 |
|
4. 테이프 |
불꽃 테스트:ft1.테스트 방법은 UL 2556을 준수합니다 |
|
재료 : 비직 직물 |
절연 인장 강도:노화 전 5.5mpa; 노화 후(136°c/168h) ≥75%원본.테스트 방법은 UL 2556을 준수합니다 |
|
5. Sheath |
절연 신장:노화 전; 노화 후(136°c/168h) ≥75%원본.테스트 방법은 UL 2556을 준수합니다 |
|
재료 : TPE |
재킷 인장 강도:노화 전 8.3mpa; 노화 후(136°c/168h) ≥75%원본.테스트 방법은 UL 2556을 준수합니다 |
|
색상 : 검은 색 또는 주황색 |
재킷 신장:노화 전; 노화 후(136°c/168h) ≥75%원본.테스트 방법은 UL 2556을 준수합니다 |
|
|
콜드 굽힘 테스트:-40°C/4H, 균열 없음.테스트 방법은 UL 2556을 준수합니다 |
|
|
뜨거운 충격 테스트:150°C/1H, 균열 없음.테스트 방법은 UL 2556을 준수합니다 |
|
유형 |
메인 라인 크기 & e |
신호 라인 크기 |
허용 된 ampacity@20°C 주변 참조. |
직경 초과 참조. mm |
|
EVC 1001 |
10AGW/2+10AGW |
22AGW (20AGW/18AGW/16AGW) 0-6 |
32A |
12.0 ± 0.5 |
|
EVC 1002 |
9AGW/2+10AGW |
40a |
13.8 ± 0.5 |
|
|
EVC 1003 |
8AGW/2+10AGW |
48a |
15.0 ± 0.5 |
|
|
EVC 1004 |
6AGW/2+8AGW |
80a |
18.9 ± 0.5 |
|
|
EVC 1005 |
3AGW/4+12AGW (14AGW/10AGW) |
18AGW (20AGW/22AGW) 0-8 |
170a (200a) |
28.3 ± 1.0 |
|
EVC 1006 |
2AGW/4+12AGW (14AGW/10AGW) |
200a (250a) |
31.0 ± 1.0 |
|
|
EVC 1007 |
1/0AGW/4+12AGW (14AGW/10AGW) |
300A-350A |
36.5 ± 1.0 |
|
|
EVC 1008 |
4AGW/2+14AGW |
120a |
21.0 ± 1.0 |
|
|
EVC 1009 |
1AGW/4+14AGW |
|
250A (300A) |
34.0 ± 1.0 |
UL 2263 EV 충전 케이블 (CCS1에 적합)
참조 표준 : UL 2263
UL No. : E364879
| 건설 | 특징 |
| 1. 전도체 | 정격 온도 : -40 ℃～ 105 ℃ |
| 재료 : 베어 구리 | 정격 전압 : 300V ； 600V 또는 1000V |
| 2. 산화 | 불꽃 테스트 : VW-1 테스트 방법은 UL 2556을 준수합니다 |
| 재료 : TPE | 최소 : 굽힘 반경 : ≥6*OD |
| 색상 : 검은 색, 빨간색, 녹색/노란색 또는 기타 | 유전체 전압 : 1.5kvac/1 분. UL 2556을 준수하지 않는 고장 테스트 방법이 없습니다 |
| 3. 필러 | 콜드 벤딩 : -40 ℃/4H 균열 없음 테스트 방법 UL 2556을 준수 |
| 재료 : 면사 | 뜨거운 충격 : 150 0/1h 균열 없음 테스트 방법 UL 2556을 준수 |
| 4. 테이프 | 오일 저항 : IRM902, 60 ℃/168H 인장 및 신장 ≥70% 미확인 값 |
| 재료 : 비직 직물 | 크러쉬 저항 : S≤12awg 4.45kn, 12awg ＜ s≤2awg, 11.1kn, 2awg ＜ s 15.6kn |
| 5. Sheath | 날씨 저항 : 720hin 크세논 아크 날씨계, 균열 없음 |
| 재료 : TPE | 환경 요구 사항 : ROH를 준수합니다 |
| 색상 : 검은 색 또는 주황색 (사용자 정의 가능) |
| 유형 | 크기 | 도체 가닥 OD MM Ref. | 맥스. 도체 저항 MΩ/m@20 ℃ | 허용 ampacity@20 ℃ Ambient Ref. | 직경 초과 참조. mm | 포장 m/릴 (참조) |
| 600V 또는 1000V Eve (TPE) | 3 × 16AWG | 1.5/1.2 | 14.1 | 12a | 10.8 ± 0.5 | 1000m/700# |
| 3 × 14AWG | 1.9/1.2 | 8.88 | 16A | 11.8 ± 0.5 | 800m/700# | |
| 3 × 12awg | 2.4/1.2 | 5.58 | 23a | 14.3 ± 0.5 | 500m/700# | |
| 3 × 10awg | 3.0/1.2 | 3.51 | 32A | 15.6 ± 0.5 | 500m/700# | |
| 2 × 8AWG+10AWG | 4.3/3.0 | 2.23/3.51 | 46A | 20.9 ± 0.8 | 500m/950# | |
| 2 × 6AWG+8AWG | 5.4/4.3 | 1.40/2.23 | 63A | 23.4 ± 0.8 | 400m/950# | |
| 3 × 16AWG+1 × 18AWG | 1.5/1.2 | 14.1/22.4 | 12a | 11.4 ± 0.5 | 800m/700# | |
| 3 × 14AWG+1 × 18AWG | 1.9/1.2 | 8.88/22.4 | 16A | 13.5 ± 0.5 | 500m/700# | |
| 3 × 12awg+1 × 18awg | 2.4/1.2 | 5.58/22.4 | 23a | 14.5 ± 0.5 | 500m/700# | |
| 3 × 10awg+1 × 18awg | 3.0/1.2 | 3.51/22.4 | 32A | 15.8 ± 0.6 | 500m/700# | |
| 2 × 8awg+10awg+18awg | 4.3/3.0 | 2.23/3.51/22.4 | 46A | 20.9 ± 0.8 | 500m/950# | |
| 2 × 6AWG+8AWG+18AWG | 5.4/4.3 | 1.40/2.23/22.4 | 63A | 23.4 ± 0.8 | 400m/950# | |
| 2 × 4AWG+6AWG+18AWG | 6.6/5.4 | 0.882/1.4/22.4 | 75a | 27.0 ± 0.9 | 300m/950# | |
| 3 × 16AWG+2 × 18AWG | 1.5/1.2 | 3.51/22.4 | 12a | 12.2 ± 0.5 | 500m/700# | |
| 3 × 14AWG+2 × 18AWG | 1.9/1.2 | 8.88/22.4 | 16A | 14.1 ± 0.5 | 500m/700# | |
| 3 × 12awg+2 × 18awg | 2.4/1.2 | 5.58/22.4 | 23a | 15.1 ± 0.6 | 500m/700# | |
| 3 × 10awg+2 × 18awg | 3.0/1.2 | 3.51/22.4 | 32A | 15.8 ± 0.6 | 500m/700# | |
| 2 × 8awg+10awg+2 × 18awg | 4.3/3.0 | 2.23/3.51 | 46A | 20.9 ± 0.8 | 500m/950# | |
| 2 × 6AWG+8AWG+2 × 18AWG | 5.4/4.3 | 1.40/2.23 | 63A | 23.4 ± 0.8 | 400m/950# | |
| 2 × 4AWG+6AWG+2 × 18AWG | 6.6/5.4 | 0.882/1.4 | 75a | 27.0 ± 0.9 | 300m/950# | |
| 2 × 2AWG+4AWG+2 × 18AWG | 8.2/6.6 | 0.555/0.882 | 100A | 30.5 ± 1.0 | 400m/1200# | |
| 2 × 1/0aWG+2AWG+4 × 16AGW | 10.5/8.2 | 0.349/0.555 | 200a | 38.0 ± 1.0 | 250m/1200# | |
|
2 × 3/0awg+1/0awg (2 × 3/0awg+4awg+6x18awg)
3/0awg지면 선 최소 4AWG
|
13.05/10.5 | 0.219/0.349 | 260A | 45.0 ± 1.0 | 150m/1200# | |
| 4x1-0awg+4awg+6x18awg | 10.4/6.5 | 0.351/0.882/23.6 | 300A/350A | 45.7 ± 1.2 | 150m/1200# | |
| 300V EVJE (TPE) | 3 × 16AWG | 1.5/1.2 | 3.51/22.4 | 12a | 9.5 ± 0.3 | 1200m/700# |
| 3 × 14AWG | 1.9/1.2 | 8.88/22.4 | 16A | 10.2 ± 0.5 | 1000m/700# | |
| 3 × 12awg | 2.4/1.2 | 5.58/22.4 | 23a | 11.4 ± 0.5 | 800m/700# | |
| 3 × 16AWG+1 × 18AWG | 1.5/1.2 | 3.51/22.4 | 12a | 10.5 ± 0.5 | 1000m/700# | |
| 3 × 14AWG+1 × 18AWG | 1.9/1.2 | 8.88/22.4 | 16A | 11.1 ± 0.5 | 80m/700# | |
| 3 × 12awg+1 × 18awg | 2.4/1.2 | 5.58/22.4 | 23a | 12.2 ± 0.5 | 500m/700# | |
| 3 × 16AWG+2 × 18AWG | 1.5/1.2 | 3.51/22.4 | 12a | 11.3 ± 0.5 | 800m/700# | |
| 3 × 14AWG+2 × 18AWG | 1.9/1.2 | 8.88/22.4 | 16A | 12.0 ± 0.5 | 800m/700# | |
| 3 × 12awg+2 × 18awg | 2.4/1.2 | 5.58/22.4 | 23a | 13.1 ± 0.5 | 500m/700# | |
| 신호 와이어의 수는 0 ~ 6 이상일 수 있으며, 신호 와이어 도체 사양은 16awg, 18awg, 20aWG, 22AWG 일 수 있습니다. | ||||||
위의 제품 사양, 크기 및 구조는 기술 진보로 인해 변경 될 수 있습니다. 비슷한 사양은 고객 요구에 따라 설계 및 제조 할 수 있습니다.
와이어 및 케이블 제조업체 Linke Cable Technology Co., Ltd는 중국의 주요 케이블 공급 업체입니다. 과거에는 10 년 동안
Linke Cable은 R & D, 와이어 및 케이블의 생산 및 마케팅에 중점을두고 있습니다. Linke는 다양한 케이블 및 커스텀을 제공합니다
전 세계 케이블 솔루션. 우리는 EV 충전 케이블, 의료 케이블, 실리콘 케이블, 스프링 케이블, 스프링 케이블,
브레이드 케이블, 견인 케이블, UL 와이어, 자동차 케이블 등
Linke Cable에서는 더 나은 케이블을 시장에 출시 할 수있는 더 좋은 방법이 있다고 생각합니다. 우리는 엔지니어-엔지니어 접근법을 사용합니다
고객을위한 더 나은 케이블을 개발하고 삶의 질을 향상시킵니다.
전시회:
우리는 UL을 지나서1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
(단일 도체, 열가소성 단열재)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL2835.
UL20276, UL20549, UL21198,2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 및 ISO13485, TS16949
CNR- 어플라이언스 배선 재료,
압출 된 PVC 절연 단일, 정격 105ºC, 1000V, Classi, Groupa, B 또는 AB, FT1 및/또는 FT2.
105 "C, 1000V, 클래스 I, 클래스 I/IL, 그룹 A, B 또는 AB, FT1 및/또는 FT2 등급의 압출 PVC 비 통신 재킷 케이블.
80 "C, 300V, 클래스 I, 클래스 또는 클래스 I/IL, Group A, B 또는 AB, FT1 및/또는 FT2 등급의 압출 TPU 비 통신 재킷 케이블
1. 에이RE 제조업체 또는 거래 회사?
우리는 전문 제조업체입니다. 우리는 첫 번째부터 마지막으로 당신의 주문을 통제 할 수 있습니다.
우리를 방문하는 것을 오신 것을 환영합니다. 우리는 Shenzhen에서 당신을 데리러 올 것입니다.
2. 품질을 테스트하기 위해 샘플을 어떻게 얻을 수 있습니까?
샘플은 무료입니다. 신규 고객은 택배 비용을 지불해야합니다.
3. 최소 주문 수량은 얼마입니까?
일반적으로 100m. 그러나 케이블은 매우 무겁습니다.
높은화물을 피하기 위해 적절한 양을 주문하는 것이 좋습니다.
바다 운송이 최선의 선택입니다.
4. 할인을받을 수 있습니까?
그것은 당신의 수량에 따라 다르며, 우리는 할인을 받고화물을 감당할 수 있습니다. pls는 친절하게 저희에게 연락하십시오.
5. 귀하의 회사는 OEM 생산을 수락합니까?
예, 회사 이름을 인쇄 할 수 있습니다. 회사를 홍보하기 위해 품질 카드를 사용자 정의합니다.
