원래 장소:
광둥, 중국
브랜드 이름:
Linke
인증:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

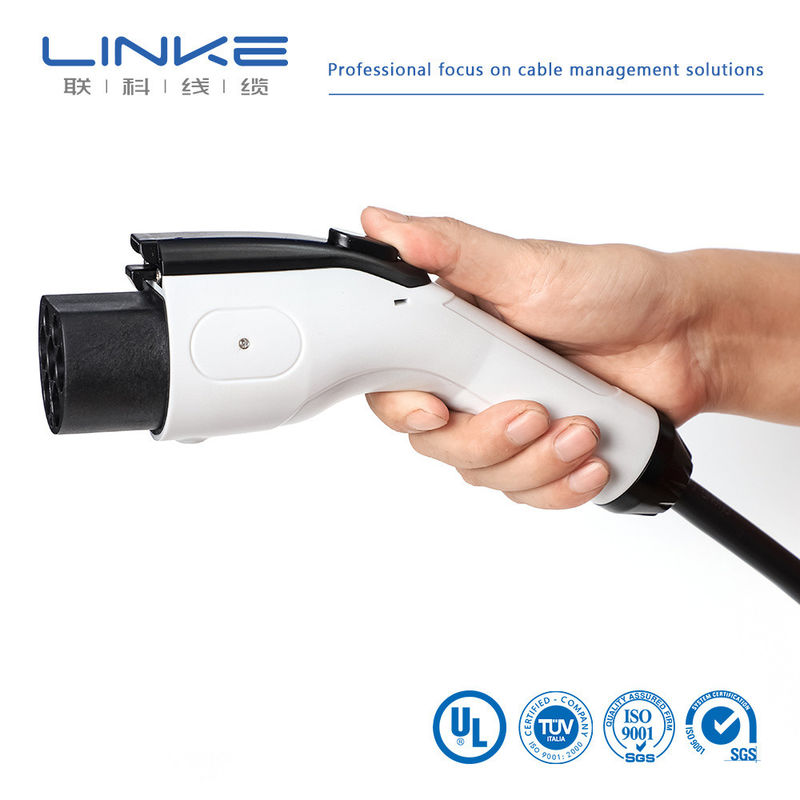

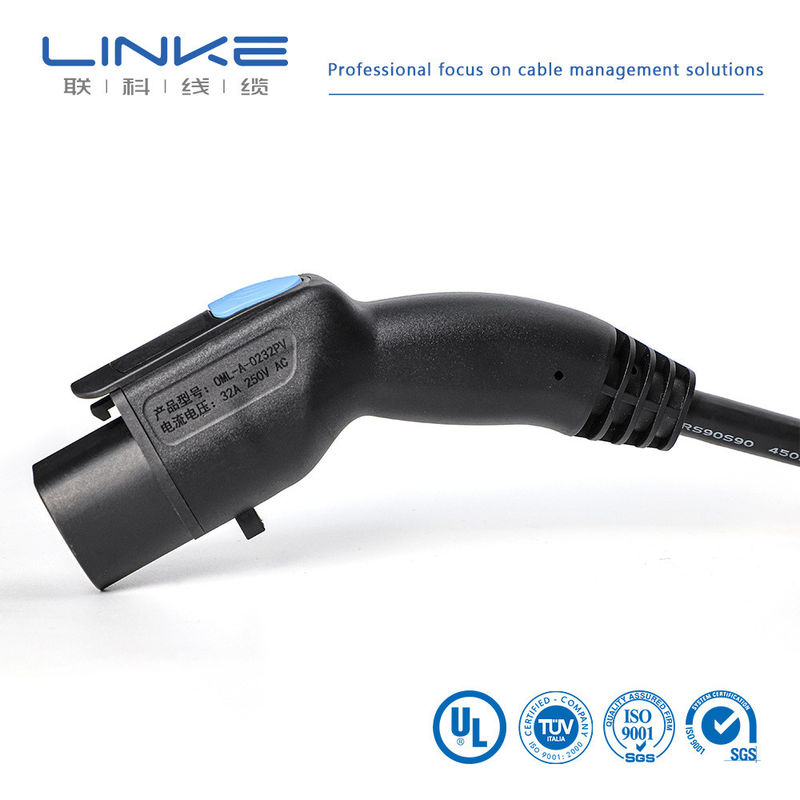

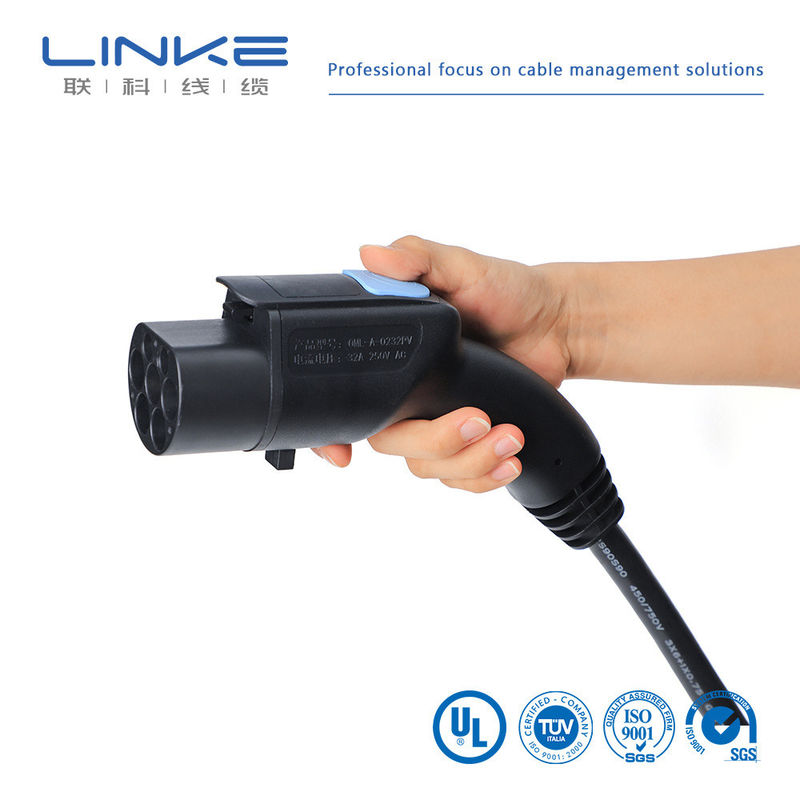

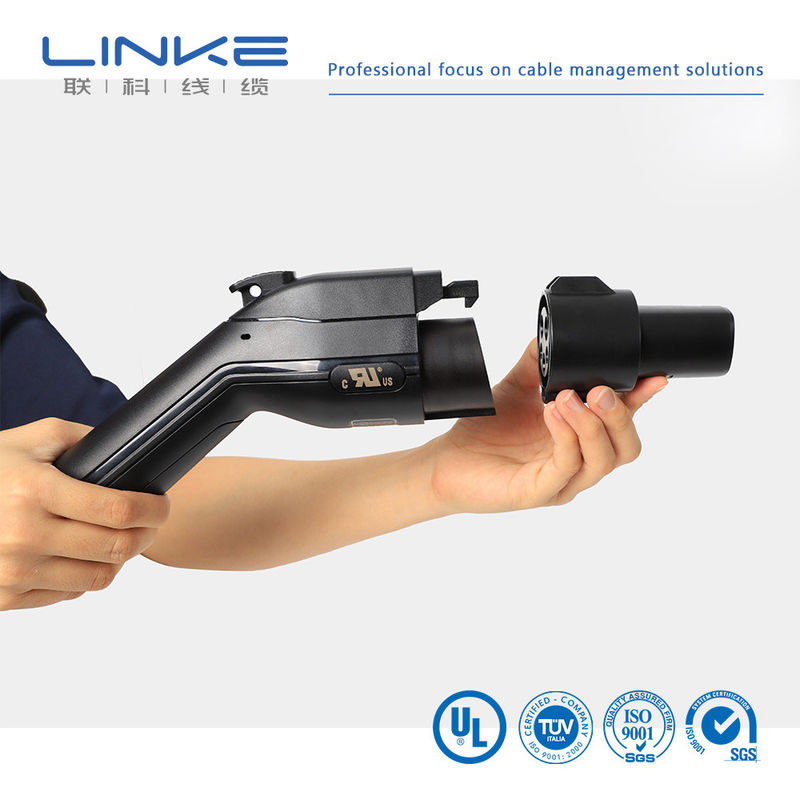

당사의 AC 충전 케이블은 IEC 62196-1:2022 및 IEC 62196-2:2022 표준을 준수하며 뛰어난 인체공학적 디자인과 전문적인 외관을 특징으로 합니다. 이 제품은 차량 커넥터에 IP67 등급, 차량 소켓과 결합 시 IP54 등급으로 우수한 보호 기능을 제공합니다. 은도금 처리된 구리 합금 단자, V0 등급 열가소성 쉘 소재로 제작되었으며, 맞춤형 와이어 길이 및 정격 전류 옵션을 제공합니다.
| 유형 | EV-CABLE | 고객 서명 |
|---|---|---|
| 케이블 등급 | -40°C~+125°C 1500V | |
| 표준 | GB/T 25087/ISO 14572 |
| 케이블 코드 | 케이블 크기 (mm²) | 도체 | 주석 도금 구리 편조 | 케이블 재킷 재질 | 구리 구조 (mm) | 단일 구리 OD (m) | 구리 편조 | 재질 | 케이블 OD (mm) | 표준 두께 (mm) | 색상 | 20°C 도체 저항 (mΩ/m) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TEVB050-XX-027 | 0.5mm² | 구리 | 16/(0.20±0.008) | 0.10TD | ≥85% | XLPE | 4.20±0.15 | 0.70 | 검정/맞춤 | ≤37.1 | ||
| TEVB075-XX-041 | 0.75mm² | 24/(0.20±0.008) | 0.10TD | 4.50±0.15 | 0.70 | ≤24.7 | ||||||
| TEVB100-XX-006 | 1mm² | 32/(0.20±0.008) | 0.10TD | 4.80±0.15 | 0.80 | ≤18.5 | ||||||
| TEVB150-XX-036 | 1.5mm² | 49/(0.20±0.008) | 0.127TD | 5.20±0.15 | 0.80 | ≤12.7 | ||||||
| TEVB250-XX-295 | 2.5mm² | 49/(0.25±0.008) | 0.10TD | 5.60±0.20 | 0.70 | ≤7.60 | ||||||
| TEVB400-XX-140 | 4mm² | 133/(0.20±0.008) | 0.15TD | 7.30±0.20 | 0.90 | ≤4.71 | ||||||
| TEVB600-XX-093 | 6mm² | 190/(0.20±0.008) | 0.127TD | 7.70±0.20 | 0.90 | ≤3.14 | ||||||
| TEVB800-XX-002 | 8mm² | 259/(0.20±0.008) | 0.15TD | 8.50±0.20 | 1.00 | ≤2.38 | ||||||
| TEVBA10-XX-051 | 10mm² | 323/(0.20±0.008) | 0.15TD | 9.60±0.30 | 1.00 | ≤1.82 | ||||||
| TEVBA16-XX-044 | 16mm² | 513/(0.20±0.008) | 0.15TD | 10.90±0.30 | 1.00 | ≤1.16 | ||||||
| TEVBA25-XX-042 | 25mm² | 798/(0.20±0.008) | 0.15TD | 13.50±0.30 | 1.20 | ≤0.743 | ||||||
| TEVBA35-XX-043 | 35mm² | 1121/(0.20±0.008) | 0.15TD | 14.50±0.30 | 1.20 | ≤0.527 | ||||||
| TEVBA50-XX-050 | 50mm² | 1596/(0.20±0.008) | 0.15TD | 17.00±0.40 | 1.30 | ≤0.368 | ||||||
| TEVBA70-XX-054 | 70mm² | 2257/(0.20±0.008) | 0.20TD | 21.00±0.50 | 1.30 | ≤0.259 | ||||||
| TEVBA95-XX-014 | 95mm² | 1887/(0.254±0.008) | 0.20TD | 22.0±0.40 | 1.60 | ≤0.196 | ||||||
| TEVBA120-XX-016 | 120mm² | 2368/(0.254±0.008) | 0.20TD | 27.00±1.0 | 1.60 | ≤0.153 |
인쇄: EV-cable "mm³ -40°C~+125°C 1500V DC N 주의 고전압 LINKE CABLE->XLPE<
| 브랜드 | LINKE | 단면적 (mm²) | 0.01-500mm² |
|---|---|---|---|
| 와이어 게이지 (AWG) | [예: 24AWG, 28AWG] | 도체 | 주석 도금 구리 / 베어 구리, 고객 요구 사항에 따라 |
| 절연 재질 | PVC/TPU/실리콘 고무/PE/PP/XLPE/나일론/기타 | 재킷 재질 | [PVC/PU/고무/편조/등] |
| 인증 | RoHS/REACH/UL/CE/IP68/등 | 맞춤 길이 | [예: 1m, 3ft, 5m ±5% 허용 오차] |
| 케이블 유형 | [의료용/전원/오디오/동축/전기/자동차/에너지 저장//등] | 차폐 | [차폐/비차폐/편조 차폐] |
| 임피던스 | [예: 75Ω (동축 케이블의 경우)] | 인쇄/로고 | [텍스트/라벨/로고, 최대 20자] |
| 굽힘 반경 | [예: ≥5* 케이블 직경] | 정격 전류 | [예: 5A] |
| 정격 전압 | [예: 30V AC/DC] | 커넥터 재질 | [금도금/니켈 도금/황동/등] |
| 커넥터 | [예: USB Type-C, 3.5mm 잭, RJ45] | 재킷 | XLPE 또는 PE 또는 PVC 고무 |
| 배송 시간 | 주문 확인 후 7-14일 | 색상 | [검정/흰색/빨강/맞춤 팬톤/등] |
| 온도 | 영하 70°C ~ 영상 350°C (-70°C ~ 350°C) | 포장 | 롤/박스/플레이트/맞춤 |
| 지원 서비스 | 맞춤형 케이블, 엔드 투 엔드 솔루션, 정밀 절단, 압착 및 러그 설치 포함 (재질 지정, 예: 구리/니켈 도금) | ||
당사 제품은 다음 국제 표준을 충족합니다:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (단심선, 열가소성 절연)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 및 ISO13485, TS16949
CNR - 가전제품 배선 재료
압출 PVC 절연 단심선, 정격 105°C, 1000V, Class I, Group A, B, 또는 AB, FT1 및/또는 FT2
압출 PVC 비일체형 재킷 케이블, 정격 105°C, 1000V, Class I, Class 또는 Class I/II, Group A, B, 또는 AB, FT1 및/또는 FT2
압출 TPU 비일체형 재킷 케이블, 정격 80°C, 300V, Class I, Class 또는 Class I/II, Group A, B, 또는 AB, FT1 및/또는 FT2
문의사항을 직접 저희에게 보내세요
